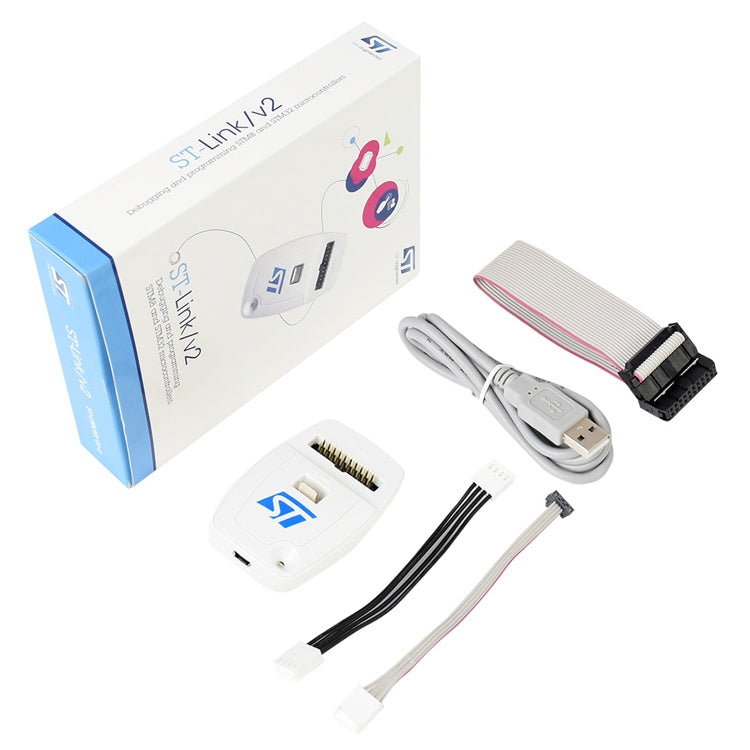

Waveshare ST-LINK/V2 (EN), programadores y depuradores STM
$65.990
Precio de oferta
$65.990
Precio habitual
Ir directamente a la información del producto
Descripción
1. El ST-LINK / V2 es un depurador y programador en circuito para las familias de microcontroladores STM8 y STM32. El módulo de interfaz de un solo cable (SWIM) y las interfaces JTAG / depuración de cables en serie (SWD) se utilizan para comunicarse con cualquier microcontrolador STM8 o STM32 ubicado en una placa de aplicación.
2. Las aplicaciones STM8 utilizan la interfaz USB de velocidad completa para comunicarse con el software ST Visual Develop (STVD) o ST Visual Program (STVP) de STMicroelectronic.
3. Las aplicaciones STM32 utilizan la interfaz USB de alta velocidad para comunicarse con los entornos de desarrollo integrados Atollic, IAR, Keil o TASKING.
Funciones clave
1. Alimentación de 5 V suministrada por un conector USB
2. Interfaz compatible con USB 2.0 de velocidad completa
3. Cable USB estándar A a mini B
4. Características específicas de SWIM
5. Tensión de aplicación de 1,65 V a 5,5 V compatible con la interfaz SWIM
6. Se admiten los modos SWIM de baja y alta velocidad
7. Velocidad de programación SWIM: 9,7 Kbytes / s en baja velocidad y 12,8 Kbytes / s en alta velocidad
8. Cable SWIM para conexión a la aplicación mediante conector estándar ERNI vertical (ref: 284697 o 214017) u horizontal (ref: 214012)
9. Cable SWIM para la conexión a la aplicación mediante un cabezal de clavija o un conector de paso de 2,54 mm
10. Características específicas de JTAG
11. Voltaje de aplicación de 1,65 V a 3,6 V admitido en la interfaz JTAG y entradas tolerantes de 5 V
12. Cable JTAG para la conexión a un conector estándar JTAG de 20 pines de 2,54 mm de paso
13. Función de actualización directa de firmware compatible (DFU)
14. LED de estado que parpadea durante la comunicación con la PC
15. Temperatura de funcionamiento de 0 a 50 ° C

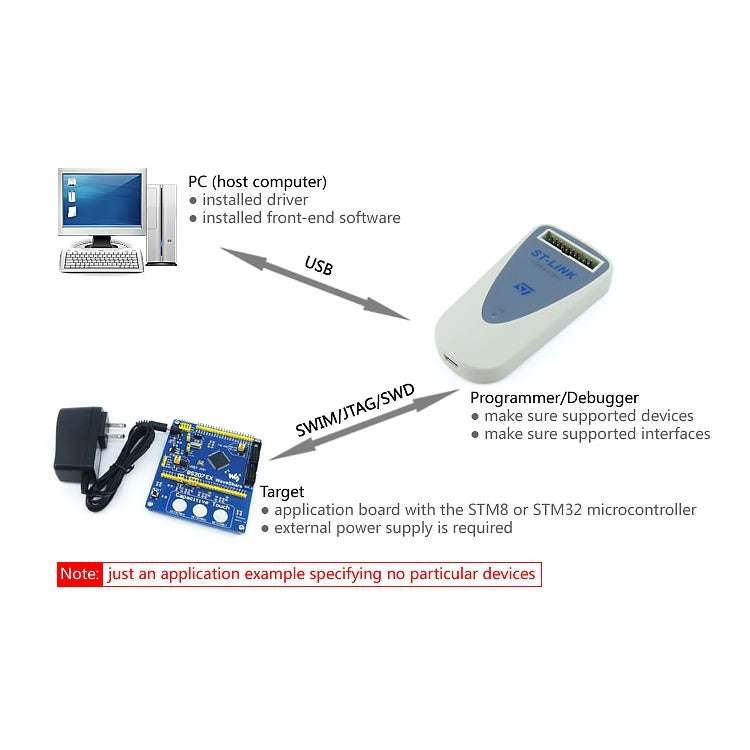

Ejemplo de aplicación
Conexión de la PC y la placa de aplicación STM8 / STM32 a través de ST-LINK / V2 para establecer la conexión de hardware

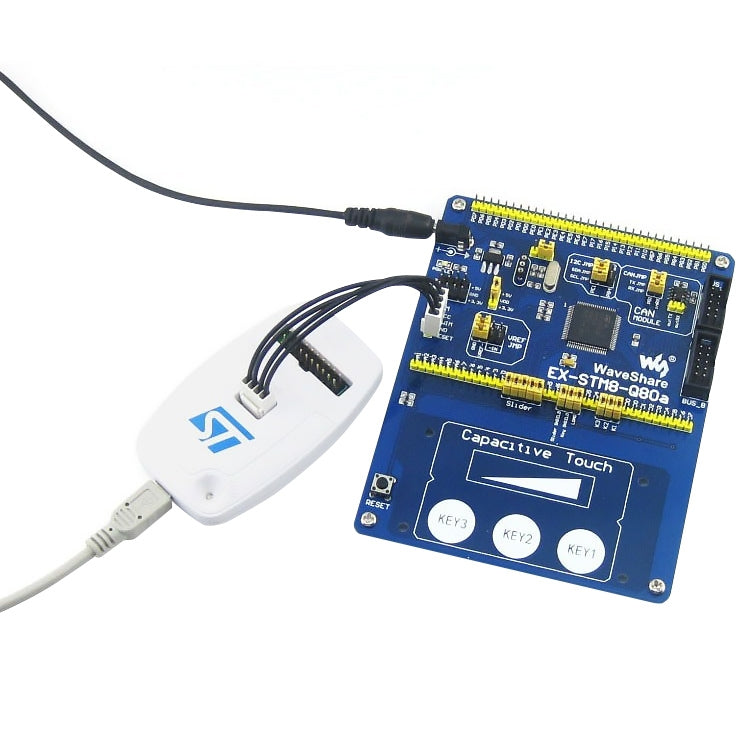

Conexión con aplicaciones STM8

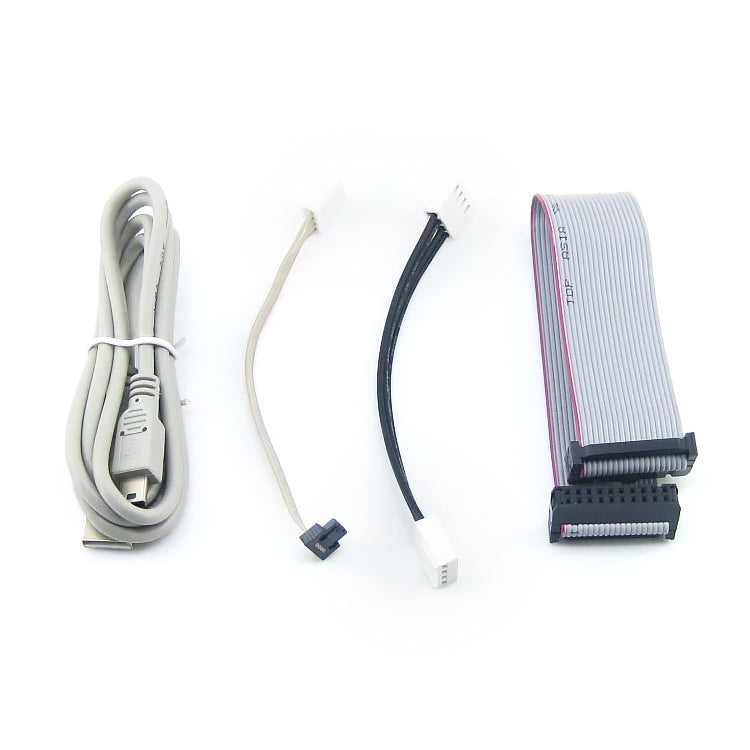

El ST-LINK / V2 debe conectarse a la aplicación STM8 a través del cable SWIM. Se entregan dos cables SWIM con el producto:
- Cinta plana SWIM con un conector ERNI estándar en un extremo y un conector de 4 pines en el otro extremo
- Cinta plana SWIM terminada con un conector de bajo costo de 4 pines, 2,54 mm en dos lados

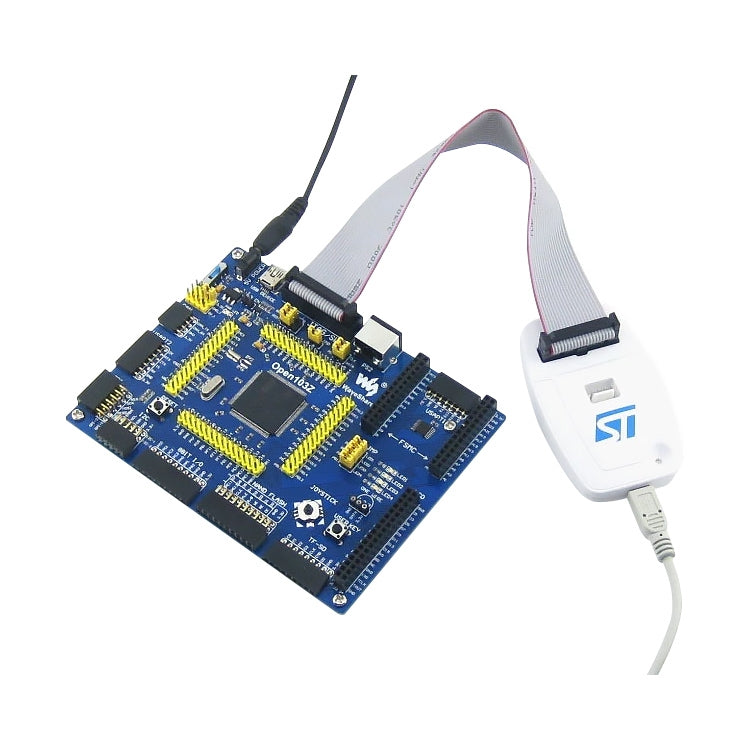

Conexión con aplicaciones STM32
Para los desarrollos STM32, el ST-LINK / V2 debe conectarse a la aplicación utilizando la cinta plana estándar JTAG hembra-hembra de 20 pines proporcionada.
Estado de ST-LINK / V2

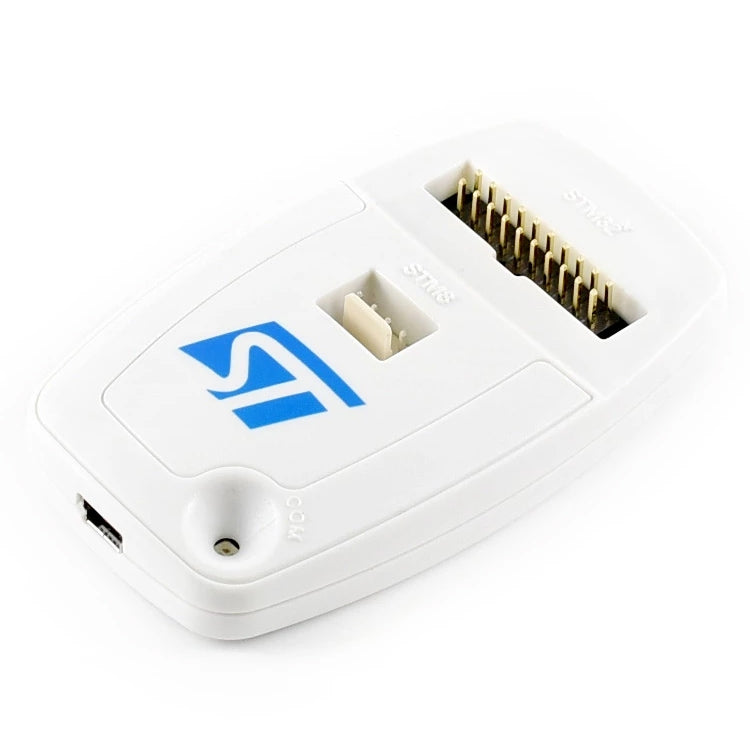

El LED etiquetado como 'COM' en la parte superior del ST-LINK / V2 muestra el estado de ST-LINK / V2 (cualquiera que sea el tipo de conexión). Cuando el:
1. El LED parpadea en ROJO: se está realizando la primera enumeración USB con la PC. Si sigue parpadeando en ROJO, es posible que NO se encuentre el controlador USB.
2. El LED es ROJO: la comunicación entre ST-LINK / V2 y la PC está establecida (fin de enumeración).
3. El LED parpadea en VERDE / ROJO: se están intercambiando datos entre el objetivo y la PC.
4. El LED es VERDE: la última comunicación se ha realizado correctamente.
5. El LED es NARANJA: la comunicación ST-LINK / V2 con el objetivo ha fallado.
