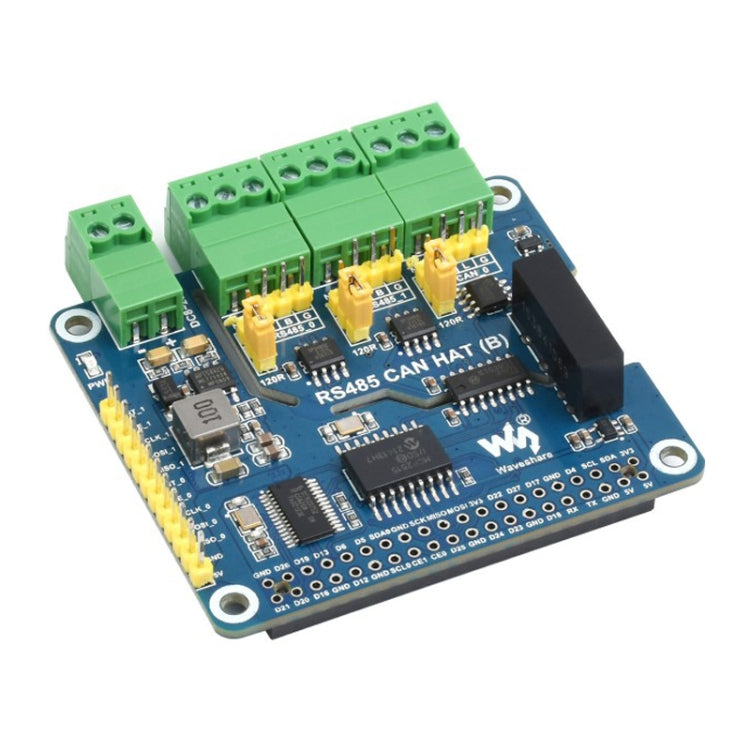

Placa Waveshare RS485 y CAN Aislada para Raspberry Pi: 1 Canal CAN, 2 RS485 y Entrada de 8 a 28 V
Waveshare· Placas de expansión

Placa Waveshare RS485 y CAN Aislada para Raspberry Pi: 1 Canal CAN, 2 RS485 y Entrada de 8 a 28 V

$44.990 IVA incluido
✓
Compatible conRaspberry Pi (conector GPIO de 40 pines)
Envío a todo ChileCosto y plazo según tu comuna, en el carro.
Garantía legal de 6 mesesCambio o devolución según la Ley del Consumidor.
¿Dudas de compatibilidad?Escríbenos y te confirmamos antes de comprar.
Descripción

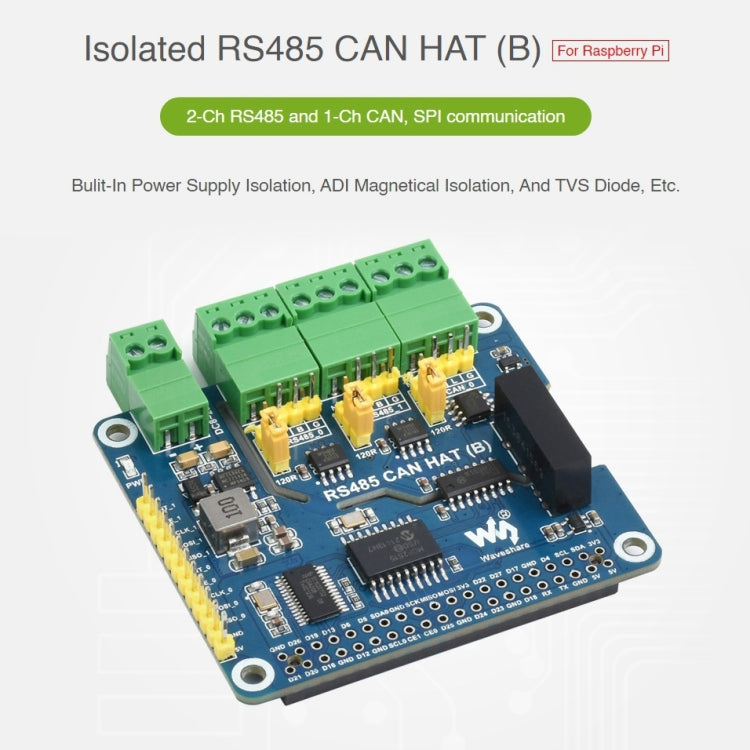

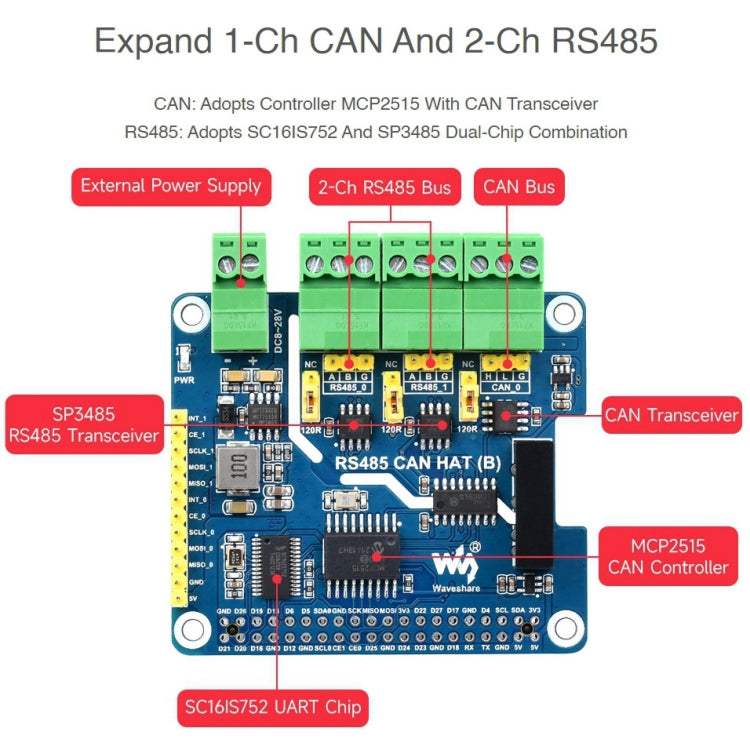

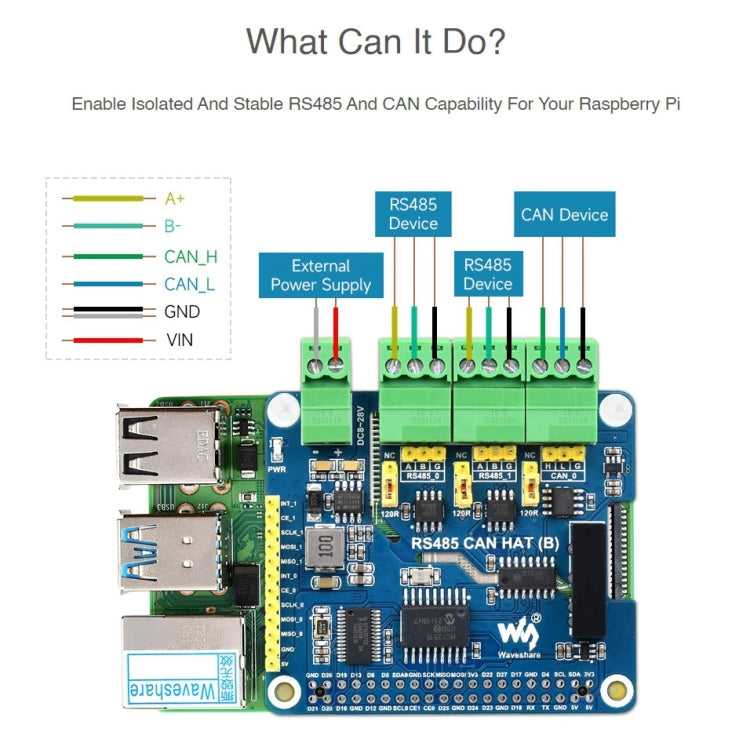

Suma CAN y RS485 aislados a tu Raspberry Pi con una sola placa. Esta placa se monta en el conector GPIO de 40 pines de la Raspberry Pi y agrega 1 canal CAN (controlador MCP2515) y 2 canales RS485 (SC16IS752 + SP3485), todos conectados por SPI.

Para proyectos de comunicación industrial o de control con Raspberry Pi que necesitan buses CAN y RS485 con protección eléctrica.

Características principales

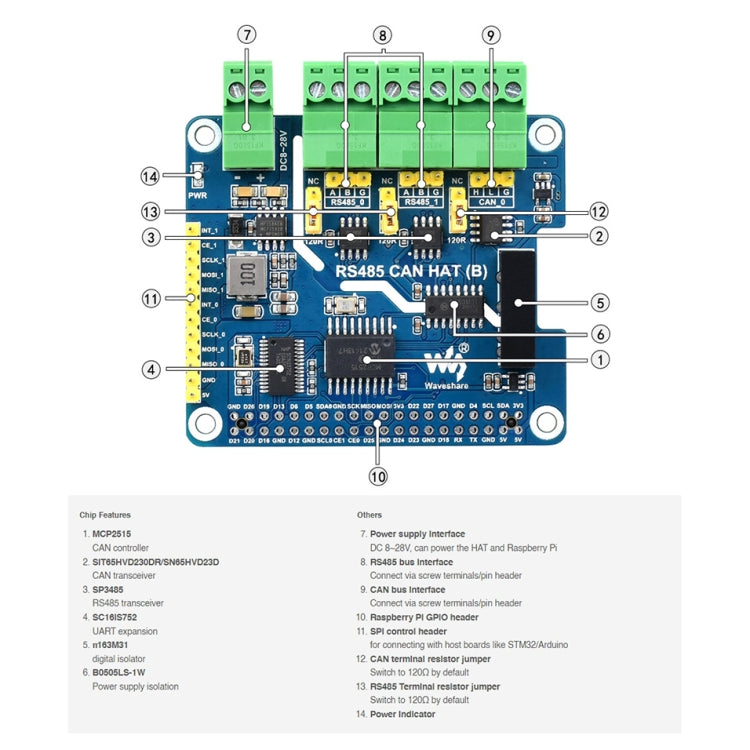

  • Un canal CAN y dos RS485: convierte SPI a CAN y SPI a RS485 en la misma placa.
  • Entrada de 8 a 28 V: el circuito de conversión de energía puede alimentar también a la Raspberry Pi.

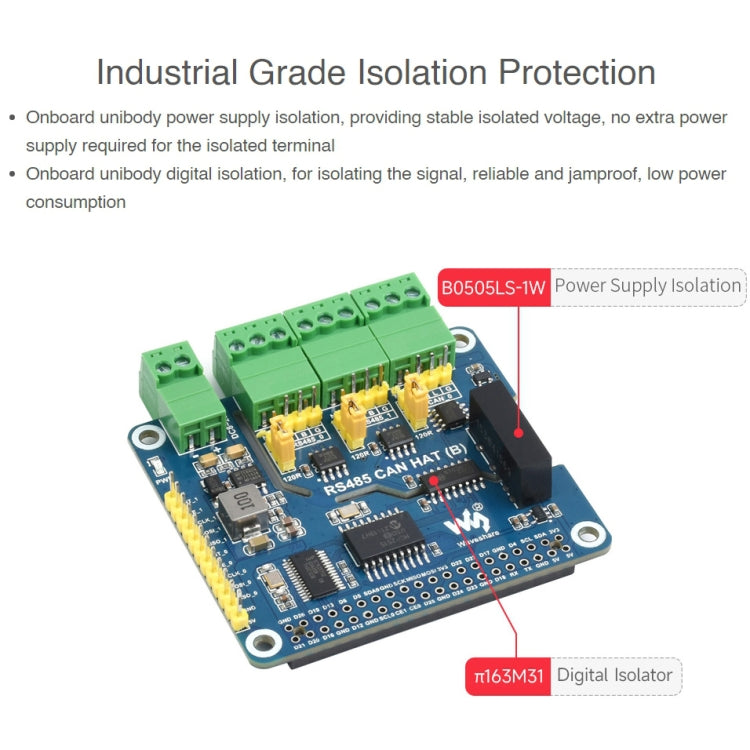

  • Aislamiento de energía y de señal: aislamiento digital para una comunicación confiable y a prueba de interferencias.
  • Protecciones integradas: TVS contra picos de voltaje y descargas, fusible reiniciable y diodos de protección.
  • Resistencia de terminación de 120 ohm: se activa con un puente.

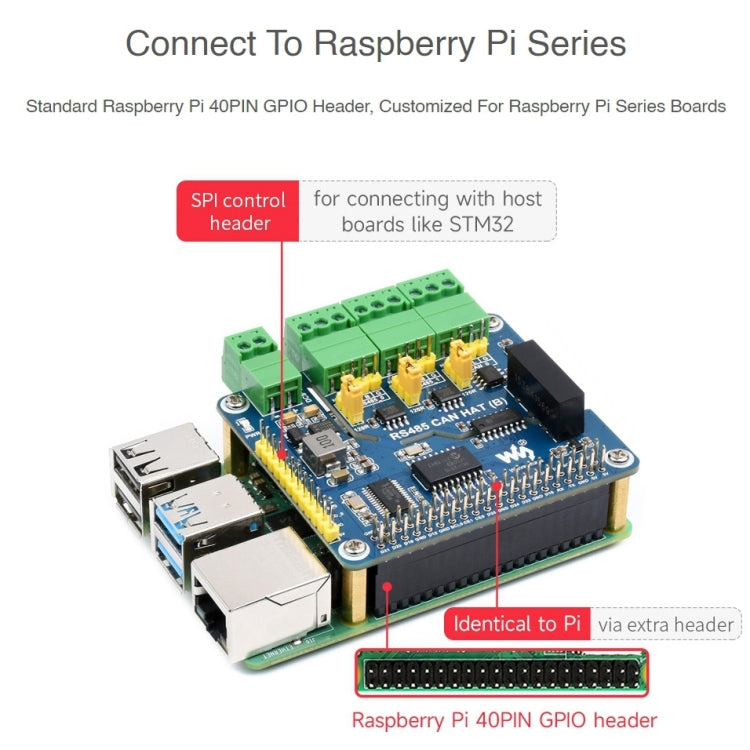

  • Conexión cómoda: incluye terminales, cabezales de pines y pines de control SPI para otras placas.
Especificaciones técnicas
Compatibilidad
Raspberry Pi (conector GPIO de 40 pines)
Canal CAN
1 canal, controlador MCP2515 y transceptor CAN
Canales RS485
2 canales, SC16IS752 + SP3485
Alimentación
8 a 28 V
Interfaz de control

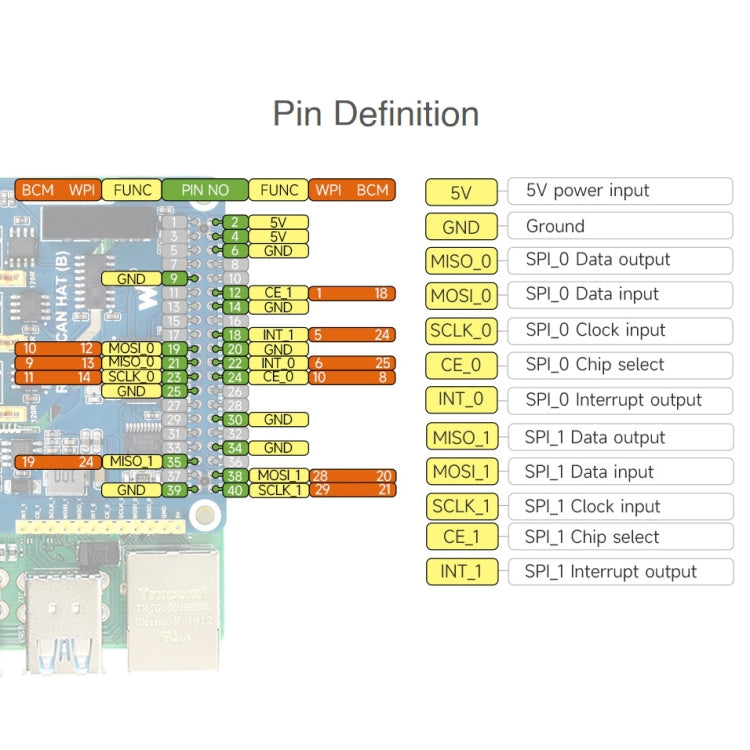

SPI
Resistencia de terminación
120 ohm, configurable por puente
Aislamiento
De energía y digital
Protecciones
TVS, fusible reiniciable y diodos
Marca
Waveshare
SKU
EDA0039550
Disponibilidad
En stock
