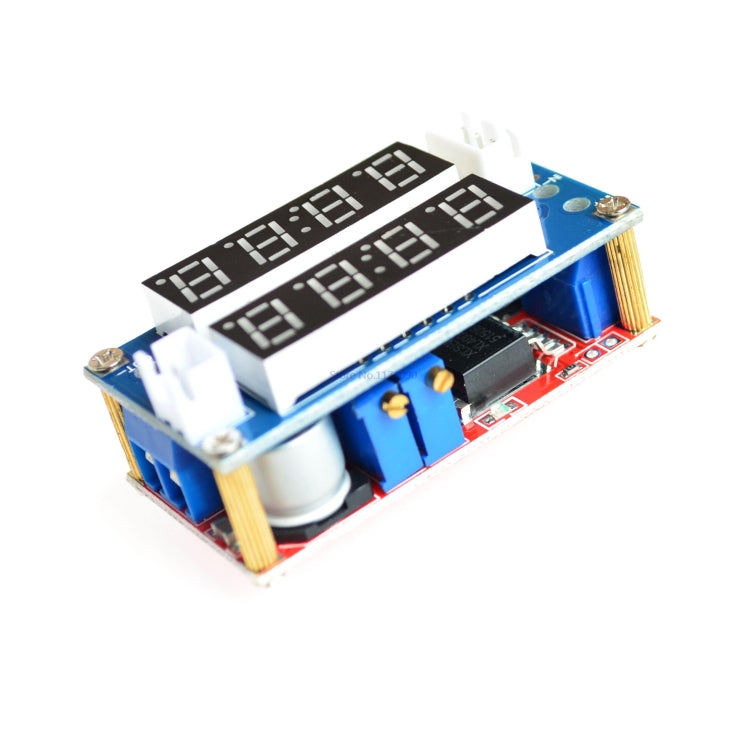

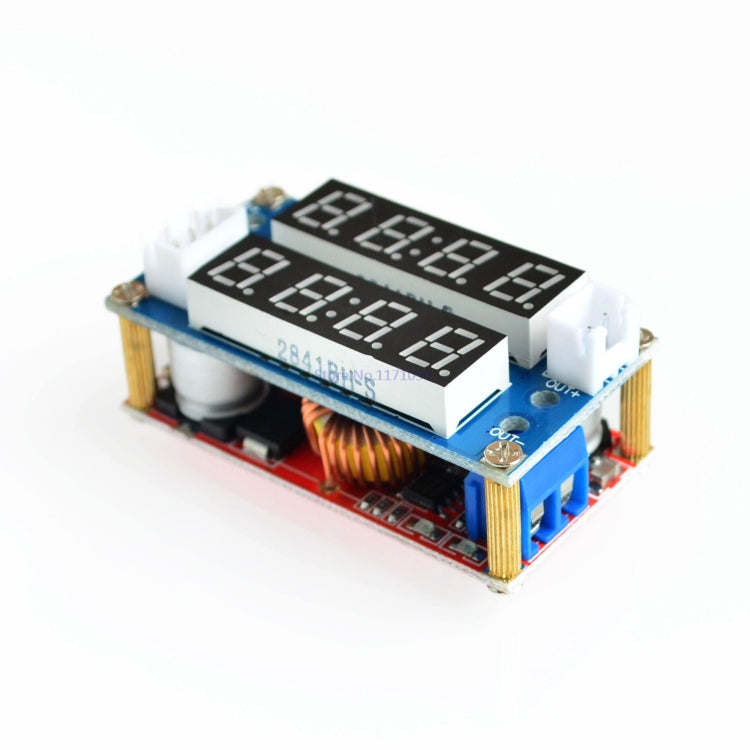

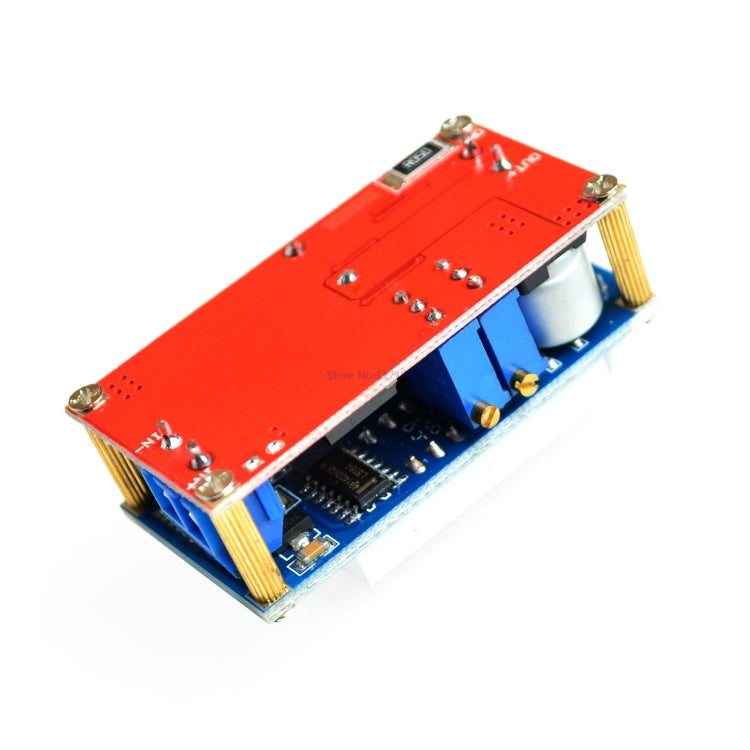

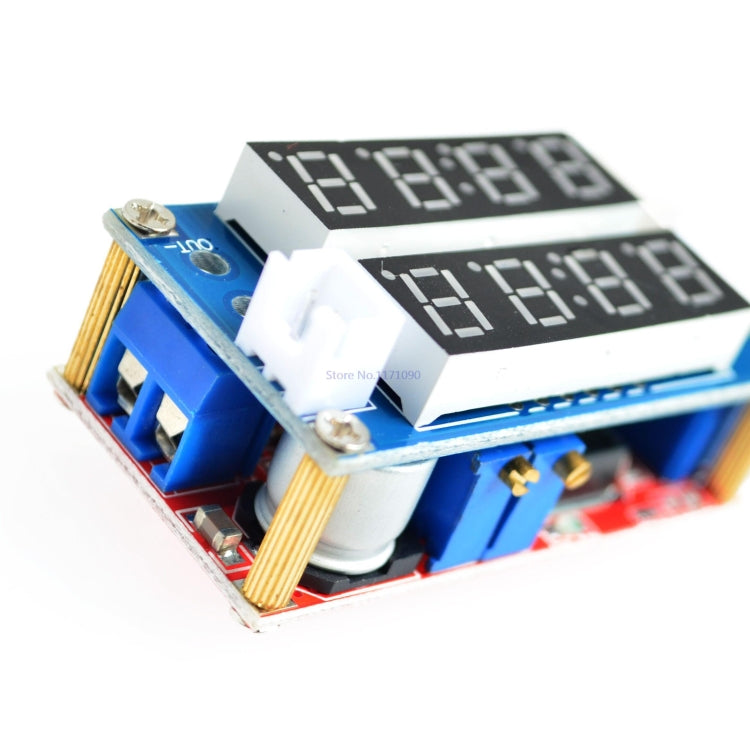

Unidad LED de voltaje constante de corriente constante 5A, fuente de alimentación ajustable, medidor de voltaje de corriente de carga de batería de iones de litio
$16.990
Precio de oferta
$16.990
Precio habitual
Ir directamente a la información del producto
Cómo cargar la batería:
1. Determine el voltaje de flotación y la corriente de carga de la batería recargable, el voltaje de entrada del módulo;
2. Ajuste el posicionador de voltaje constante y ajuste el voltaje de salida a aproximadamente 5V.
3. Utilice el bloque de corriente del multímetro 10A para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance el valor de corriente de carga predeterminado;
4. La corriente de carga a luz se envía por defecto a 0,1 veces la corriente de carga (valor de corriente constante).
5. Ajuste el dispositivo de posición de voltaje constante para que el voltaje de salida alcance el voltaje de flotación; conecte la batería e intente cargarla.
(1, 2, 3, 4, 5 pasos son la fuente de alimentación de entrada del módulo, la salida no está conectada a la batería).
Unidad de corriente constante LED Cómo utilizar:
1. Determine la corriente operativa y la tensión operativa máxima a la que necesita conducir los LED;
2. Ajuste el posicionador de voltaje constante y ajuste el voltaje de salida a aproximadamente 5V.
3. Utilice el bloque de corriente del multímetro 10A para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de funcionamiento del LED predeterminada;
4. Ajuste el posicionador de voltaje constante para que el voltaje de salida alcance el voltaje de trabajo máximo del LED;
5. Conecte el LED y pruebe la máquina. (1, 2, 3, 4 pasos están conectados a la fuente de alimentación del módulo y la salida no está conectada a la luz LED).
Descripción del protocolo de comunicación:
1. Este módulo tiene la función de comunicarse con la computadora, lo que puede facilitar que la computadora lea los datos de corriente y voltaje del módulo.
2. Dado que la salida de este módulo es de nivel TTL, es necesario realizar la comunicación con la computadora y también convertir este nivel de nuevo al RS232 que puede ser reconocido por la computadora. Nivel, debe utilizar este módulo cp2102 usb a TTL para lograr la conversión.
3. El protocolo de comunicación es el siguiente: Velocidad de transmisión: 9600 Bps
- BB CC ADDR 00 XX XX CRC (comando de retorno actual)
- BB CC ADDR 01 XX XX CRC (comando de retorno de voltaje)
- Donde BB CC es el encabezado de la trama (2 bytes)
- ADDR es la dirección del módulo (1 byte)
- 00 es el comando actual de lectura (1 byte)
- 01 es el comando de lectura de voltaje (1 byte)
- XX XX cualquier valor (2 bytes)
- Comprobación CRC CRC (1 byte)
Propiedades del instrumento:
1. Frecuencia de actualización: unos 200 ms una vez
2. Modo de visualización: tubo digital doble de cuatro dígitos de 0,28 ''
3. Precisión de la medición: 0,1%
4. Rango de corriente: 0-5A, rango de voltaje 5V-30V
5. Corriente de trabajo: menos de 15 mA
6. Color de la pantalla: rojo
7. Impedancia de entrada: 50 miliohmios
8. Temperatura de almacenamiento: -10 grados Celsius a 50 grados Celsius
9. Tamaño del producto: 51 mm x 26,3 mm x 10 mm
