STLINK-V3SET, depurador/programador modular para STM32/STM8
$123.990
Precio de oferta
$123.990
Precio habitual
Ir directamente a la información del producto
STLINK-V3SET, depurador y programador modular en circuito para STM32 / STM8
Descripción
1. El STLINK-V3SET es una sonda modular de depuración y programación independiente para los microcontroladores STM8 y STM32. Está compuesto por un módulo principal y una placa adaptadora complementaria.
2. Las interfaces SWIM y JTAG / SWD se utilizan para comunicarse con cualquier microcontrolador STM8 o STM32 ubicado en una placa de aplicación.
3. El STLINK-V3SET también proporciona una interfaz de puerto COM virtual que permite que la PC host se comunique con el microcontrolador de destino a través de un UART e interfaces de puente (SPI, I2C, CAN, GPIO) que permiten, por ejemplo, la programación del destino a través del cargador de arranque.
4. La arquitectura modular de STLINK-V3SET permite ampliar sus características principales a través de módulos adicionales como la placa adaptadora.
Características clave
1. Sonda autónoma con extensiones modulares
2. Autoalimentado a través de un conector USB Micro-B (no proporciona fuente de alimentación a la aplicación de destino)
3. Interfaz compatible con USB 2.0 de alta velocidad
4. Soporte de actualización directa de firmware (DFU), para usar con más dispositivos futuros
- Características específicas de JTAG / depuración de cables en serie (SWD):
- Soporte de voltaje de aplicación de 3 V a 3,6 V y entradas tolerantes de 5 V
- Cables planos STDC14 a MIPI10 / STDC14 / MIPI20 (conectores con paso de 1,27 mm)
- Cable plano para JTAG / SWD de 20 pines (paso de 2,54 mm) (cable extra gratuito de Waveshare)
- Soporte de comunicación SWD y visor de cable serial (SWV)

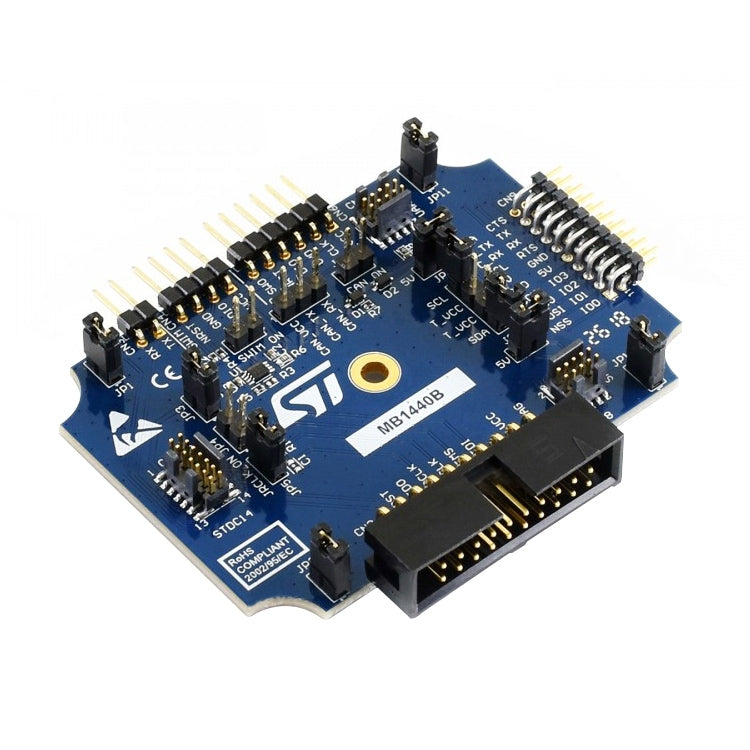

5. Características específicas de SWIM (solo disponible con placa adaptadora MB1440):
- Soporte de voltaje de aplicación de 1,65 V a 5,5 V
- Cabezal SWIM (paso de 2,54 mm)
- Cables SWIM con conectores duales de 4 pines / conector de 4 pines a pines separados (paso de 2,54 mm) (cables extra gratis de Waveshare)
- Soporte de modos SWIM de baja y alta velocidad
6. Características específicas del puerto COM virtual (VCP):
- Soporte de voltaje de aplicación de 3 V a 3,6 V en la interfaz UART y entradas tolerantes de 5 V
- Frecuencia VCP hasta 15 MHz
- Disponible en el conector de depuración STDC14 (no disponible en MIPI10)
7. Características específicas de USB de puente de múltiples rutas a SPI / UART / I2C / CAN / GPIO:
- Soporte de voltaje de aplicación de 3 V a 3,6 V y entradas tolerantes de 5 V
- Señales disponibles solo en la placa adaptadora (MB1440)
8. Programación Flash de arrastrar y soltar
9. LED de dos colores: comunicación, potencia
Software compatible
1. Programador STM32Cube
2. KEIL RVMDK
3. IAR EWARM
4. IDE basados en GCC
Dispositivos soportados
1. Todos los MCU STM8 con interfaz SWIM
2. Todas las MCU STM32 con interfaz JTAG / SWD

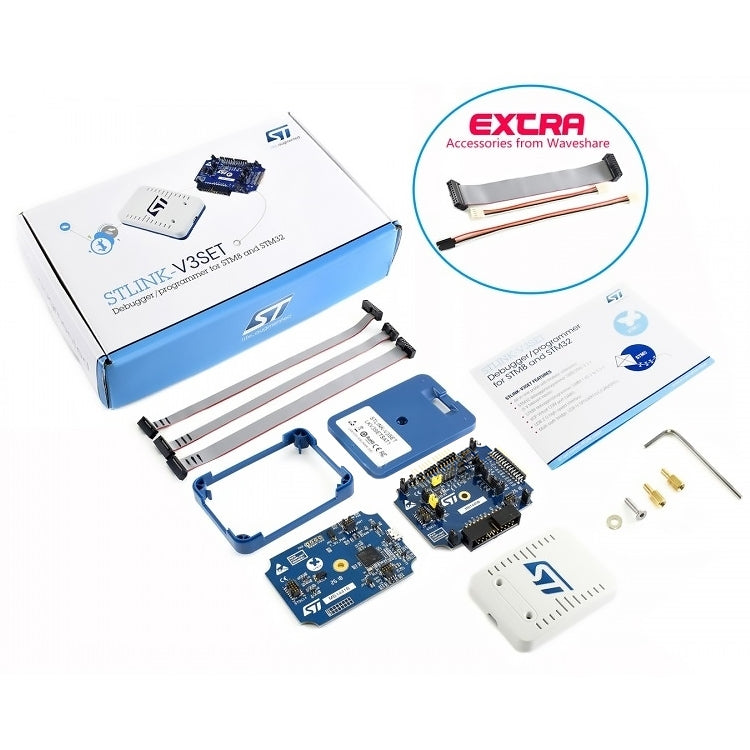

contenidos del paquete
1. STLINK-V3SET x1
2. Enchufe USB tipo A a cable de enchufe micro B x1
3. Cinta plana JTAG / SWD de 20 pines (extra gratis) x1
4. Cable de conectores dobles de 4 pines SWIM (extra gratis) x1
5. Conector SWIM de 4 pines a cable de pines separados (extra gratis) x1
