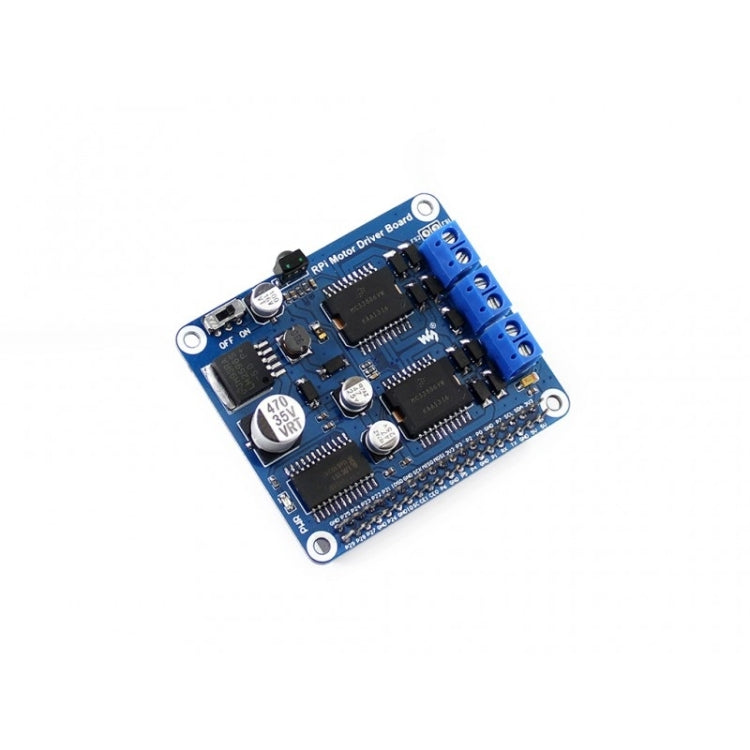

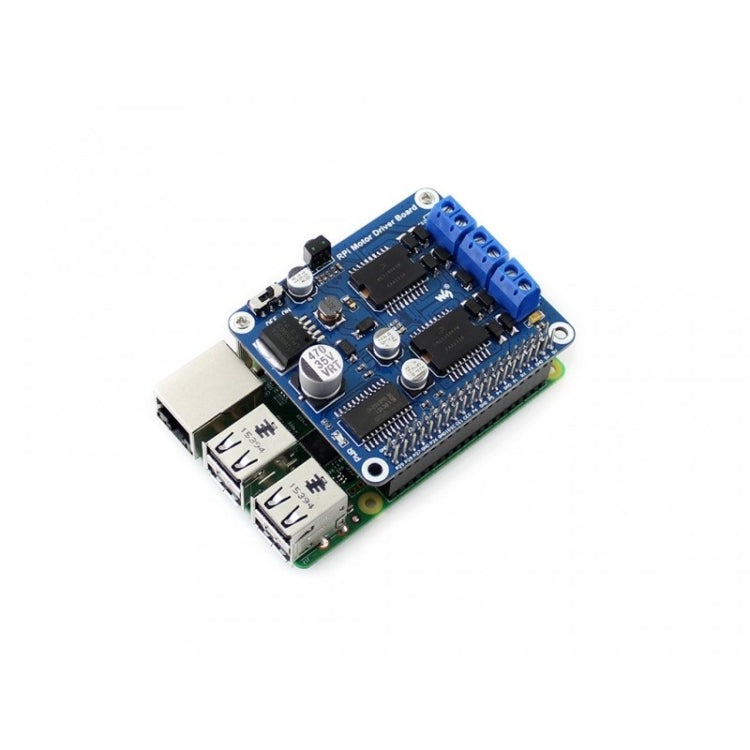

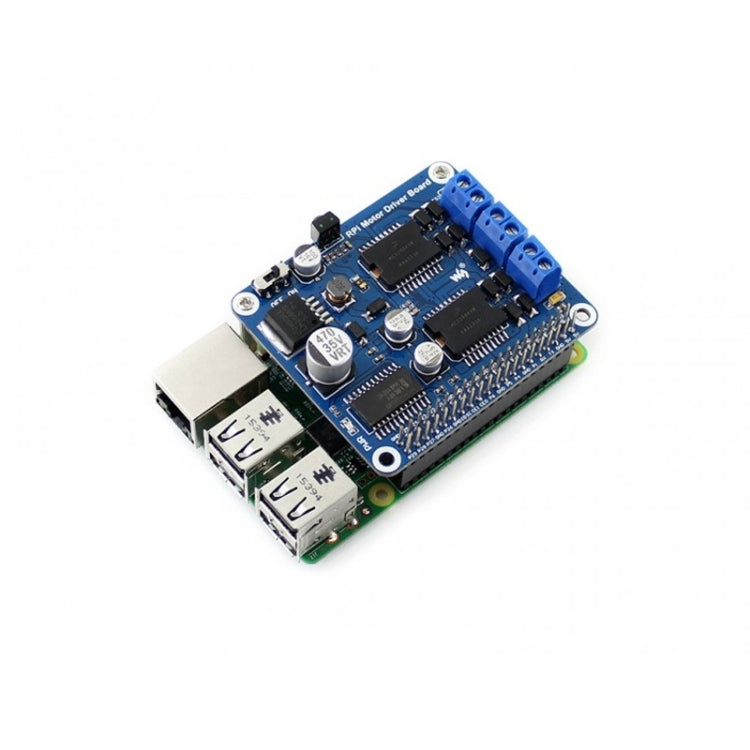

Placa de controlador de motor Waveshare RPi
$41.990
Precio de oferta
$41.990
Precio habitual
Ir directamente a la información del producto
Placa de expansión Raspberry Pi, motor DC / controlador de motor paso a paso
Funciones
1. Soporta Raspberry Pi A + / B + / 2B / 3B / 3B +
2. Controlador Freescale H-bridge MC33886, controla los motores de CC para girar en ambas direcciones
3. Regulador integrado de 5 V, proporciona energía a Raspberry Pi
4. Receptor de infrarrojos a bordo, utilizado para robot de control remoto
5. Circuito de protección múltiple, excelente estabilidad.
- Fusible de recuperación automática 2A, mantenga su Pi a salvo
- El chip del controlador presenta apagado por cortocircuito para una gran corriente de salida, función de desactivación de bajo voltaje
- Protección de polaridad invertida para la salida del motor
- Diodo anti-retroceso para fuente de alimentación
6. Rango de entrada de energía: 7 V ~ 40 V
7. Corriente de salida de un solo motor: hasta 5A
8. Corriente de la fuente de alimentación para Raspberry Pi: hasta 2A
Qué hay a bordo
1. Tarjeta de expansión Raspberry Pi a bordo de recursos
2. Interfaz GPIO de Raspberry Pi: para conectar Raspberry Pi
3. Terminal de tornillo del motor: para conectar motores
4. Entrada de energía externa
5. 74LVC4245AD: chip de conversión de nivel de voltaje, dispositivo de búfer
6. MC33886: chip controlador de motor
7. LM2596-5.0: regulador de 5V
8. Indicador de energía
9. Selección de potencia de Raspberry Pi
10. APAGADO: Raspberry Pi alimenta la placa del controlador del motor
11. ENCENDIDO: La placa del controlador del motor alimenta la Raspberry Pi
12. Fusible de recuperación automática de 2 A
13. Receptor de infrarrojos
14. Diodos Schottky: protege el controlador del motor.
15. Diodo anti-retroceso de la fuente de alimentación
Contenido del paquete
1. Placa de controlador de motor RPi x 1
2. Paquete de tornillos RPi (2 piezas) x 1
