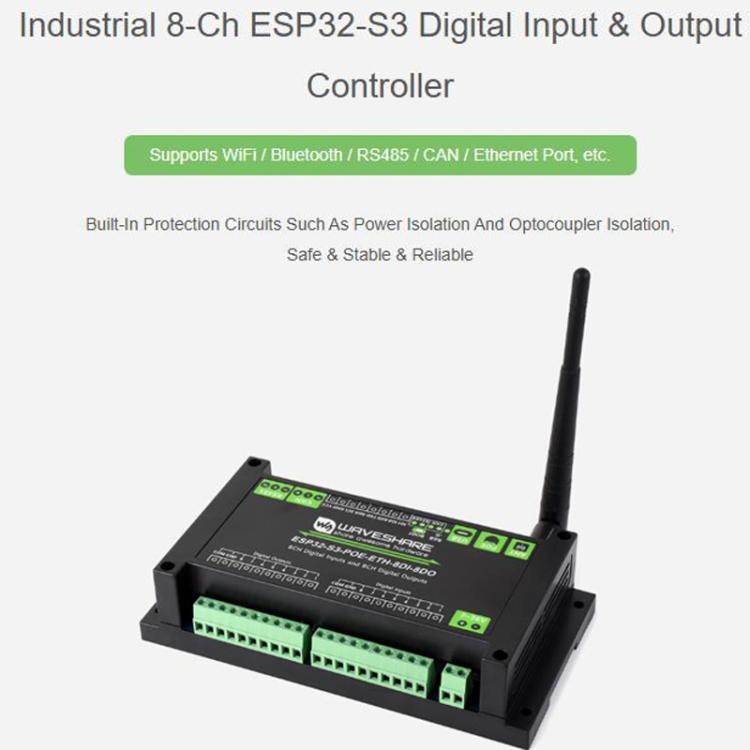

Placa de control con entrada y salida digital de 8 canales, procesador de doble núcleo Xtensa LX7 de 32 bits integrado., Waveshare ESP32-S3-POE-ETH-8DI-8DO
Waveshare ESP32-S3-POE-ETH-8DI-8DO
$86.990
Precio de oferta
$86.990
Precio habitual
Ir directamente a la información del producto
1. Basado en el microcontrolador ESP32-S3, con un procesador Xtensa LX7 de doble núcleo de 32 bits integrado con una velocidad de reloj máxima de 240 MHz.
2. Comunicación inalámbrica de modo dual Wi-Fi de 2,4 GHz y Bluetooth 5 (LE) integrada con un rendimiento de RF excepcional.

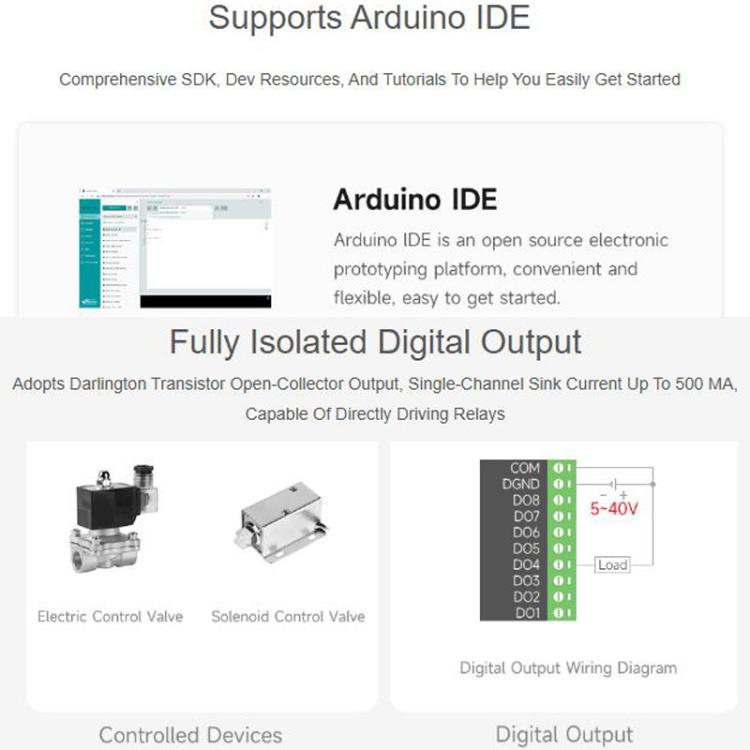

3. La salida utiliza transistores Darlington con aislamiento optoacoplador para una mayor capacidad de control, corriente de sumidero de hasta 500 mA y protección de diodo de rueda libre integrada.

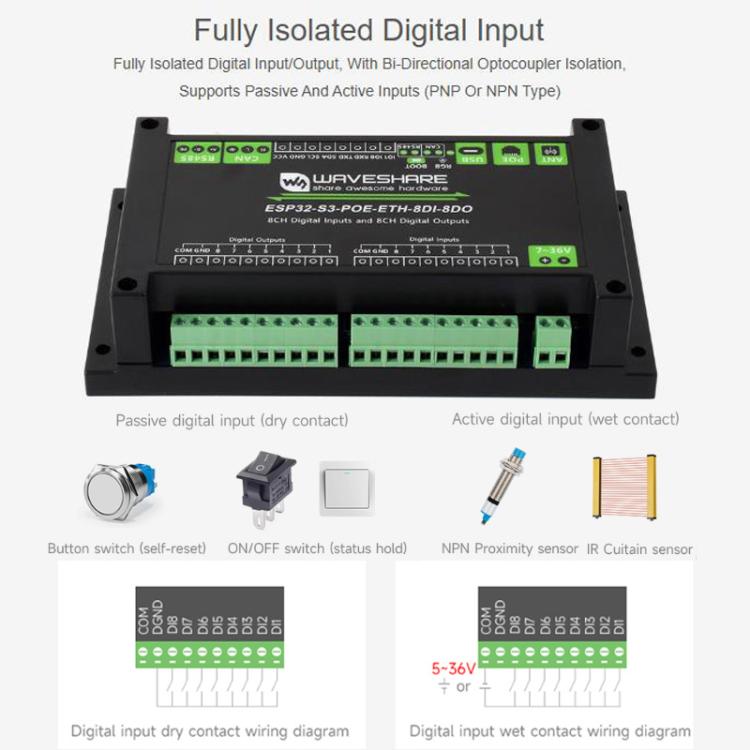

4. Las entradas digitales cuentan con aislamiento optoacoplador bidireccional, compatible con entradas pasivas y activas.Las salidas digitales admiten el modo de control de enclavamiento de entrada de conmutación.

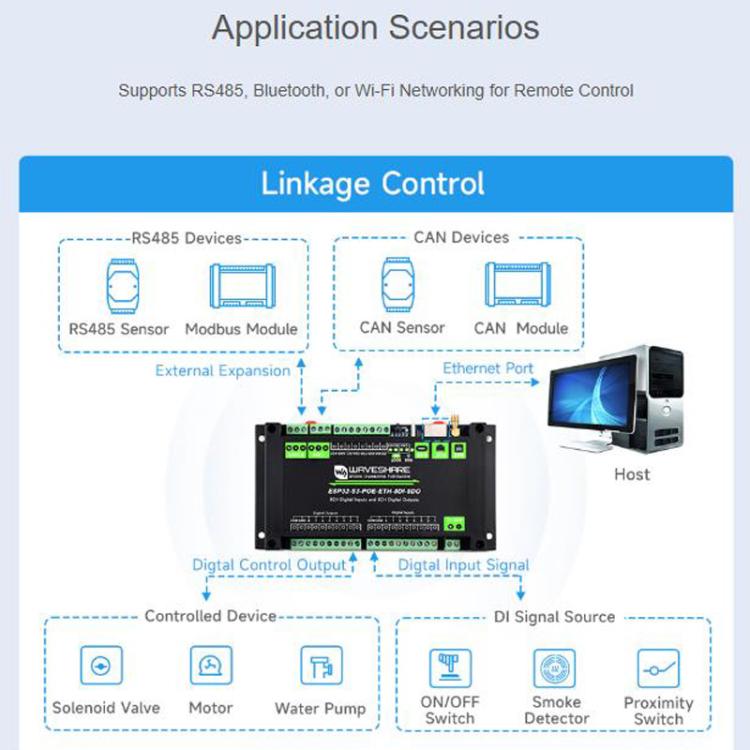

5. La interfaz RS485 aislada integrada facilita la expansión con diversos módulos o sensores industriales RS485 Modbus.
6. La interfaz CAN aislada integrada permite la conexión a diversos dispositivos CAN.
7. Los pines del conector integrado permiten la integración con periféricos adicionales.
8. El puerto USB tipo C integrado admite el suministro de energía y la depuración para un desarrollo sencillo.
9. Interfaz de fuente de alimentación de bloque de terminales integrada con un amplio rango de voltaje de 7 V a 36 V para aplicaciones de energía industrial.
10. Chip de reloj RTC integrado que admite tareas programadas.

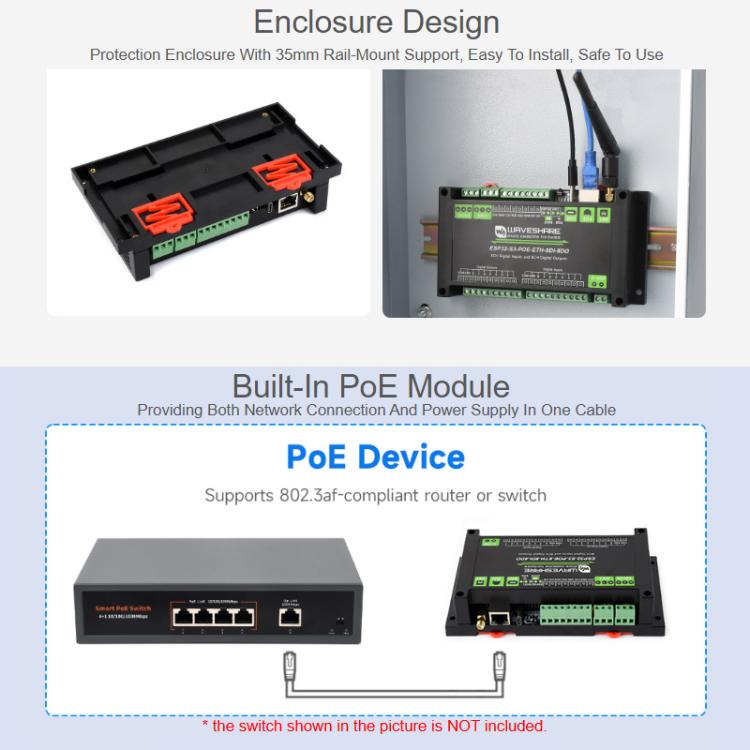

11. Chip Ethernet W5500 integrado que proporciona conectividad de red de 10/100 Mbps a través de la interfaz SPI.
12. El módulo PoE integrado implementa el suministro de energía Ethernet (compatible con el estándar IEEE 802.3af).

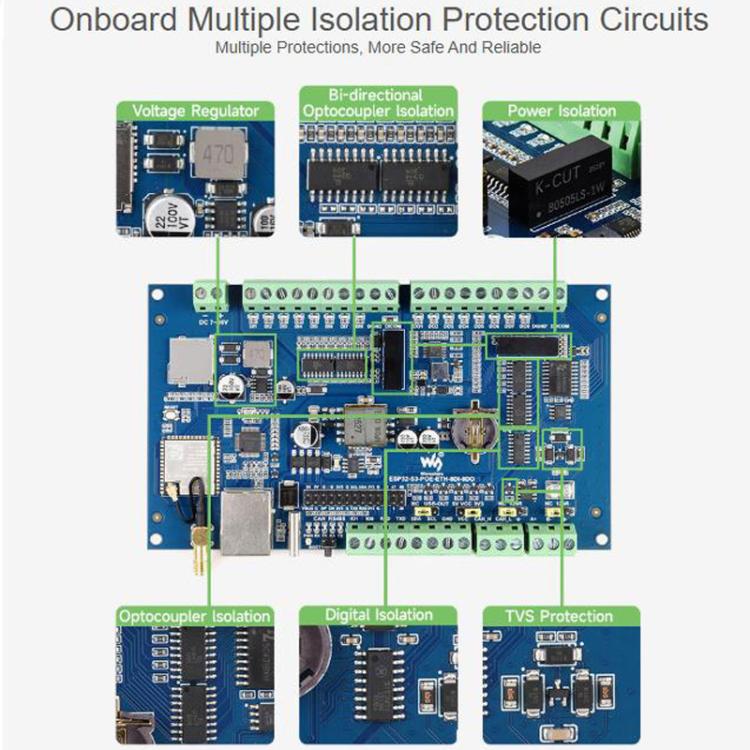

13. El aislamiento del optoacoplador integrado evita la interferencia de circuitos externos con los chips de control.
14. El aislamiento digital integrado evita la interferencia de señales externas con los chips de control.
15. Aislamiento de energía integrado integrado.proporciona voltaje aislado estable;Los terminales aislados no requieren alimentación adicional.
16. Ranura para tarjeta Micro SD integrada para almacenamiento externo de imágenes o archivos en tarjetas SD.
17. Zumbador integrado, luz indicadora RGB, indicador de encendido, indicador de transmisión/recepción RS485 e indicador CAN para facilitar la monitorización del estado operativo del dispositivo.

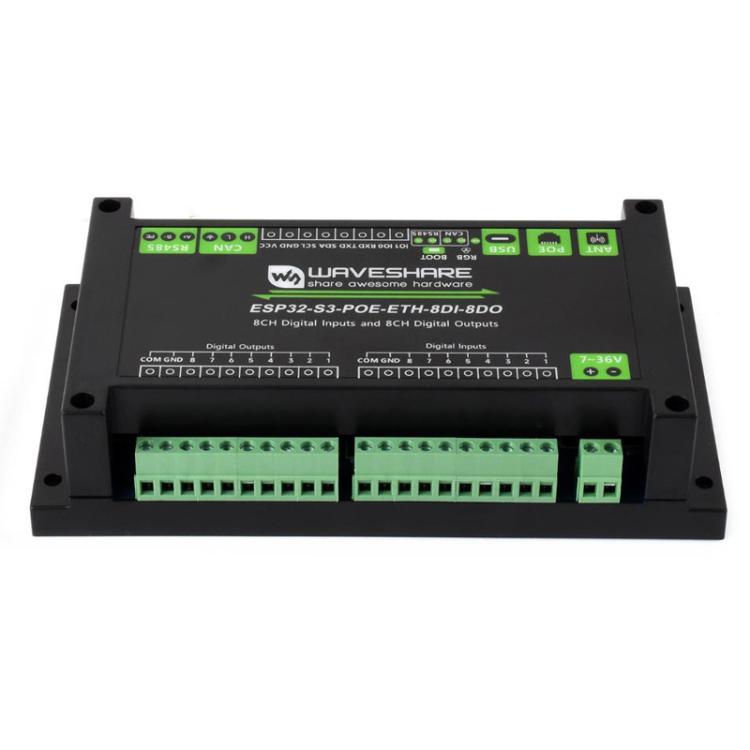

18. Carcasa protectora con montaje en riel para una instalación cómoda y mayor seguridad.
Parámetros
1. Microcontrolador: ESP32-S3
2. Comunicación inalámbrica: Wi-Fi de 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
3. Interfaz USB:
- Formato de interfaz: USB Tipo-C
- Tensión de alimentación: 5 V
- Funciones de la interfaz USB: alimentación del dispositivo, comunicación USB, descarga de firmware, etc.
4. Interfaz de comunicación RS485 aislada:
- Formato de interfaz: bloque de terminales
- Control de dirección: control automático establecido por el flujo del hardware de control principal
- Protección de la interfaz: protección de diodo TVS, protección contra sobretensiones y estática
- Resistencia de adaptación: NC por defecto, reservadaResistencia de adaptación de 120R, habilitable mediante un puente.
5. Interfaz de comunicación CAN aislada:
- Formato de interfaz: Bloque de terminales
- Control de dirección: El hardware determina y controla automáticamente la dirección de transmisión de datos
- Protección de interfaz: Protección de diodo TVS, protección contra sobretensiones y estática
- Resistencia de adaptación: NC por defecto, resistencia de adaptación de 120R reservada, habilitable mediante un puente.
6. Puerto de red: Puerto PoE, compatible con el estándar IEEE 802.3af
7. Salida digital:
- Canales de salida: 8 canales
- Rango de voltaje de entrada: 5 V - 40 V
- Tipo de salida: Salida de colector abierto, carga de salida 500 mA/canal (máx.)
- Tipo de aislamiento: Aislamiento por optoacoplador
8. Entrada digital:
- Canales de entrada: 8 canales
- Rango de voltaje de entrada: 5 V - 36 V
- Tipo de entrada: Entrada pasiva/entrada activa (tipo NPN o tipo PNP)
- Tipo de aislamiento: Optoacoplador bidireccionalAislamiento
9. Luces indicadoras
- RGB: Perlas de luz fría de colores, personalizables para mostrar los colores
- PWR: Luz indicadora de encendido, conectada al USB, se vuelve roja al detectar voltaje
- TXD: Luz indicadora de transmisión, se vuelve verde al enviar datos desde la interfaz RS485/CAN
- RXD: Luz indicadora de recepción, se vuelve azul al recibir datos desde la interfaz RS485/CAN
10. Alimentación del terminal: Rango de alimentación: 7 V - 36 V
11. Carcasa: Carcasa protectora para montaje en riel DIN

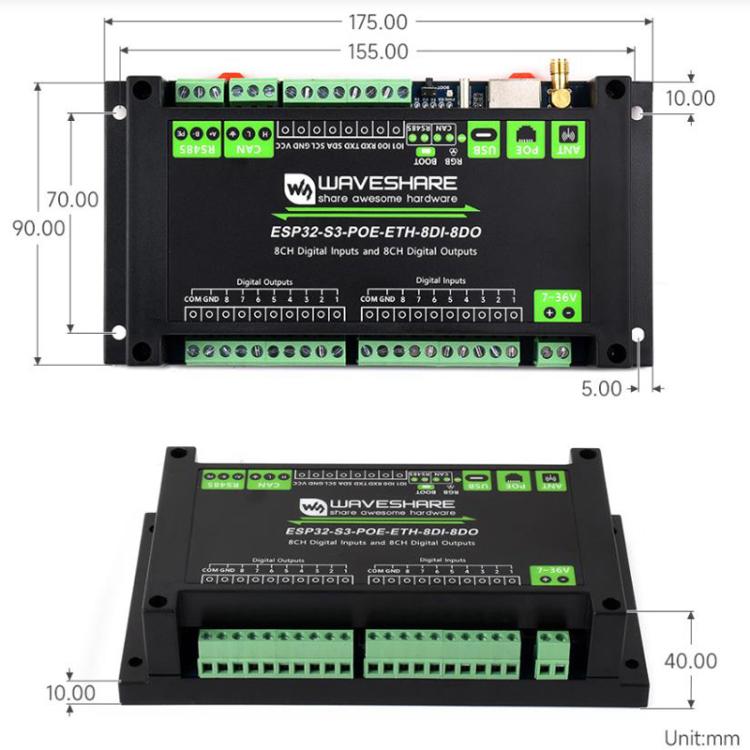

12. Tamaño: aprox. 17,5 x 9 x 4 cm
