Visión general

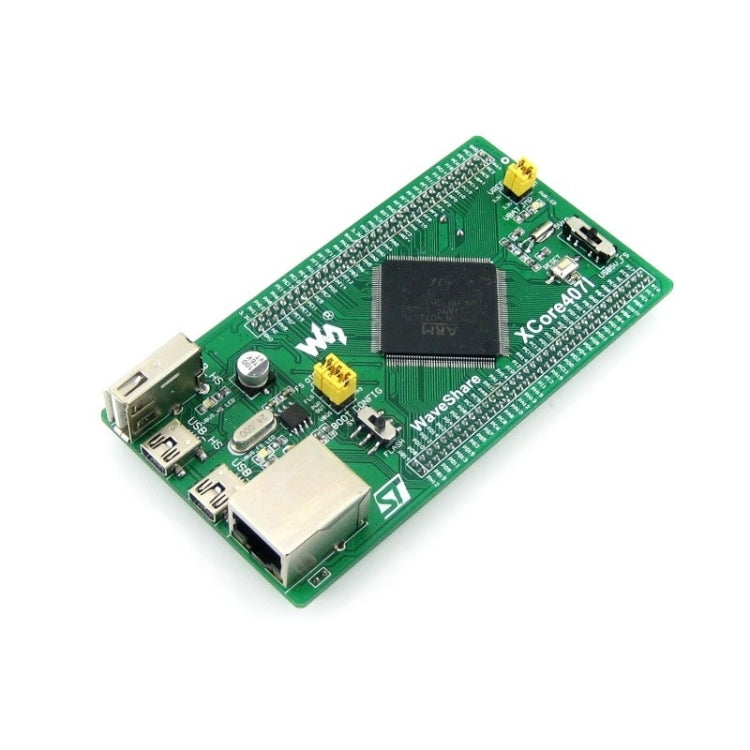

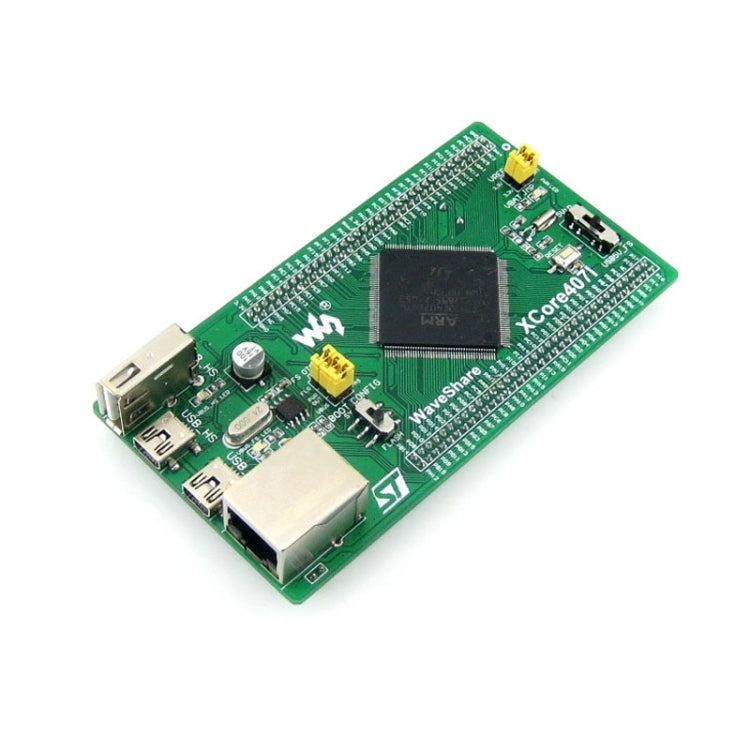

1. XCore407I es una placa central STM32 MCU que incluye el STM32F407IGT6 a bordo.
2. Circuito de reloj, administración de energía USB
3. Dispositivos integrados: USB HS PHY, Ethernet PHY, 1G Bit NandFlash
4. Conectores: USB HS (mini / tipo A), USB FS (mini), Ethernet (RJ45)
5. Todos los puertos de E / S inactivos son accesibles en los encabezados de los pines
6. Paso de cabezal de clavija de 2,0 mm, tamaño más pequeño, más fácil de integrar en el sistema del usuario

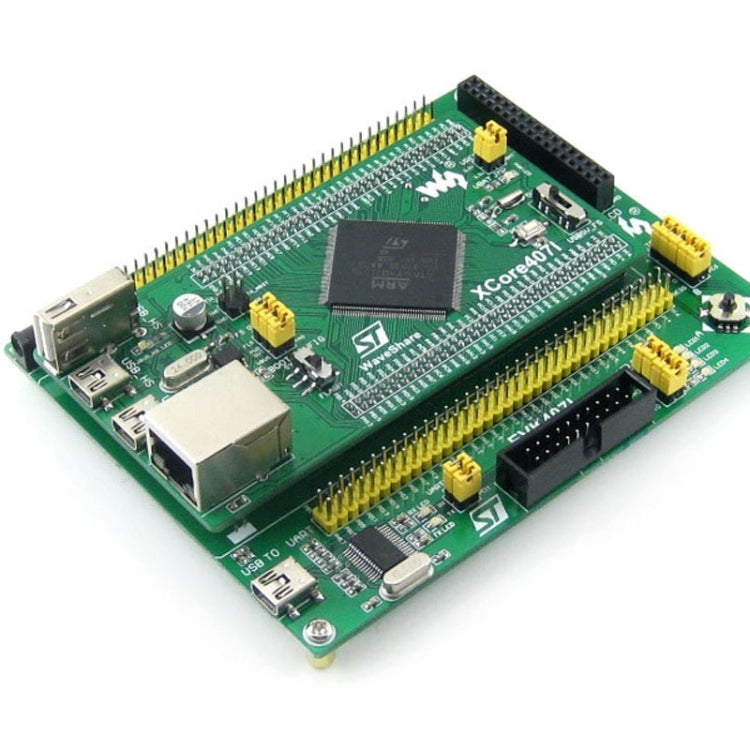

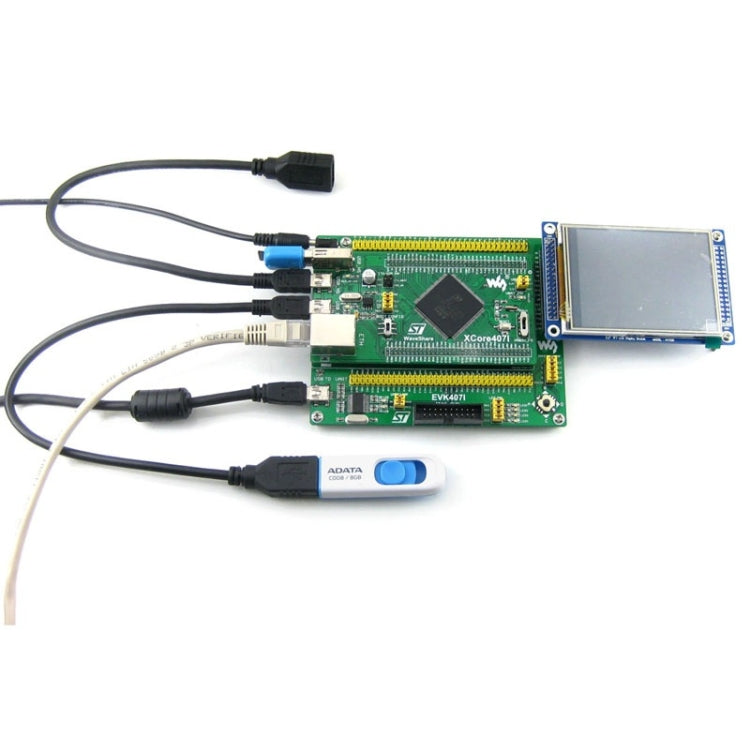

7. Nota: tenga en cuenta el EVK407I, que admite la programación / depuración fácilmente.
Que hay a bordo

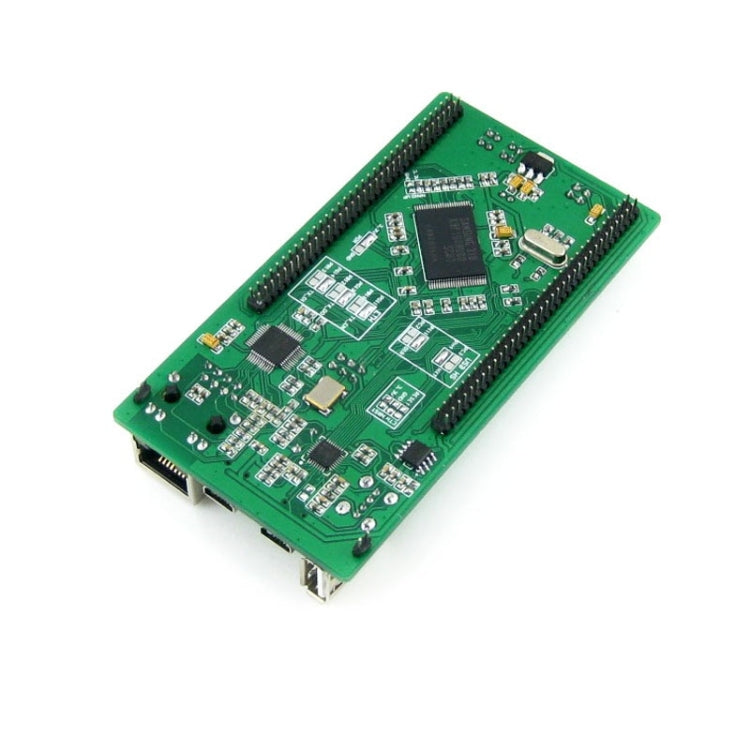

Placa de desarrollo STM32F407IGT6 recurso a bordo
1. STM32F407IGT6: La MCU STM32 de alto rendimiento que presenta:
- Núcleo: RISC Cortex-M4 de 32 bits
- Característica: un conjunto completo de instrucciones DSP de ciclo único
- Frecuencia de funcionamiento: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Voltaje de funcionamiento: 1.8V-3.6V
- Paquete: LQFP176
- Memorias: 1024kB Flash, 192 + 4kB SRAM
- Interfaces de comunicación MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x USB 2.0 de alta velocidad / dispositivo de alta velocidad / host / controlador OTG con DMA dedicado, ULPI y PHY de velocidad completa en chip
- 1 MAC Ethernet 10/100
- Interfaz de cámara paralela de 1 x 8 a 14 bits
- Convertidores AD y DA: 3 x AD (12 bits, 1μs, comparte 24 canales); 2 x DA (12 bits)
- Depuración / Programación: admite interfaces JTAG / SWD (depuración de cables en serie), admite IAP
2. MIC2075-2, dispositivo de gestión de energía USB FS integrado
3. AMS1117-3.3, regulador de voltaje de 3.3V
4. K9F1G08U0E, 1G Bit NandFlash
5. DP83848, Ethernet PHY
6. MIC2075-1, dispositivo de administración de energía USB HS integrado
7. USB3300, USB HS PHY
8. Interruptor de fuente de alimentación, alimentado desde 5Vin o conexión USB
9. Interruptor de modo de arranque, para configurar el pin BOOT0
10. Indicador de energía
11. LED USB FS
12. LED USB HS
13. Botón de reinicio
14. Cristal de 8M, reloj MCU, permite que la MCU funcione a mayor velocidad mediante multiplicación de frecuencia
15. 24M de cristal, reloj USB3300
16. 50M de cristal, reloj DP83848
17. Cristal de 32.768K, para RTC interno con calibración
18. Conector Ethernet
19. Mini conector USB FS
20. Mini conector USB HS
21. Conector USB HS tipo A
22. El expansor de pines MCU, VCC, GND y todos los puertos de E / S inactivos son accesibles en conectores de expansión para una mayor expansión
23. Puente USB OTG / HOST
24. Puente VREF / VBAT
25. Unión de soldadura de selección de E / S Ethernet
26. Junta de soldadura de selección de E / S USB HS
27. Junta de soldadura de selección PDR: 1.8-3.6V, -40 ～ 105 ℃ O 1.7-3.6V, 0 ～ 70 ℃
contenidos del paquete
1. Placa de desarrollo XCore407I x 1
2. Cable USB tipo A a Mini-B x 1
3. CD de software x 1
