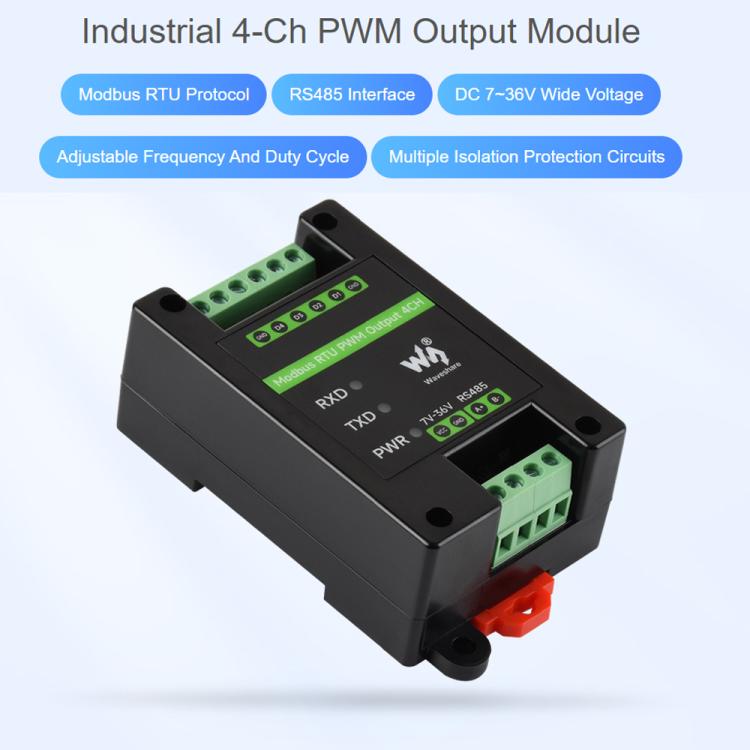

Módulo de salida PWM industrial de 4 canales Waveshare Modbus RTU RS485, frecuencia y ciclo de trabajo ajustables., Modbus RTU PWM Output 4CH
Modbus RTU PWM Output 4CH
$41.990
Precio de oferta
$41.990
Precio habitual
Ir directamente a la información del producto

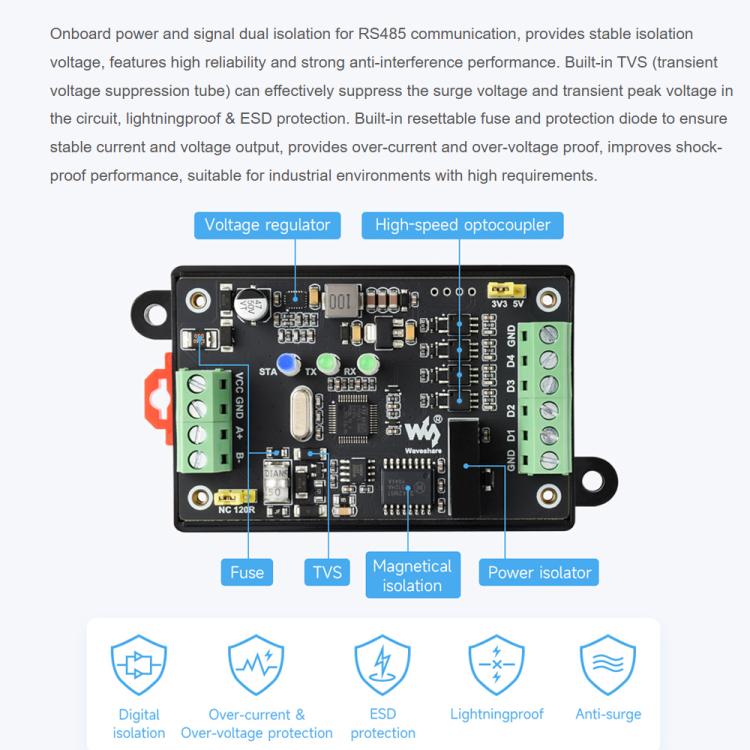

1. Este producto es un módulo industrial aislado RS485 con salida de pulsos PWM.Cuatro canales con frecuencia y ciclo de trabajo ajustables de forma independiente.Adopta el protocolo Modbus RTU e incluye circuitos de protección integrados, como aislamiento de alimentación, aislamiento de acoplamiento magnético, fusible de autorrecuperación y TVS.
2. La salida utiliza aislamiento por optoacoplador de alta velocidad, y la tensión de salida de alto nivel se puede seleccionar mediante puentes internos.
3. Cuatro canales de salida de pulsos PWM con frecuencia y ciclo de trabajo ajustables de forma independiente.

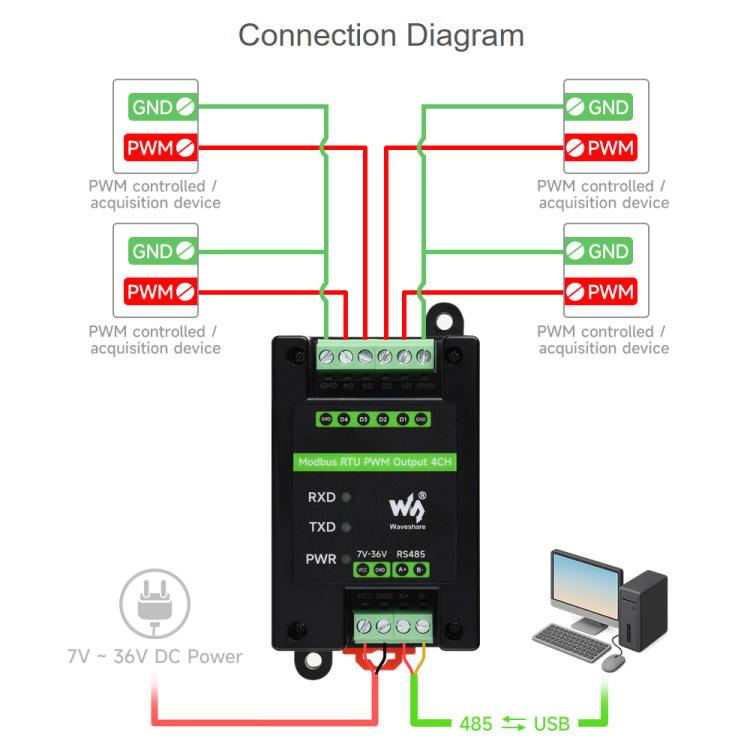

4. Permite configurar la dirección del dispositivo (de 1 a 255) para conectar en cascada varios dispositivos a través del bus RS485.

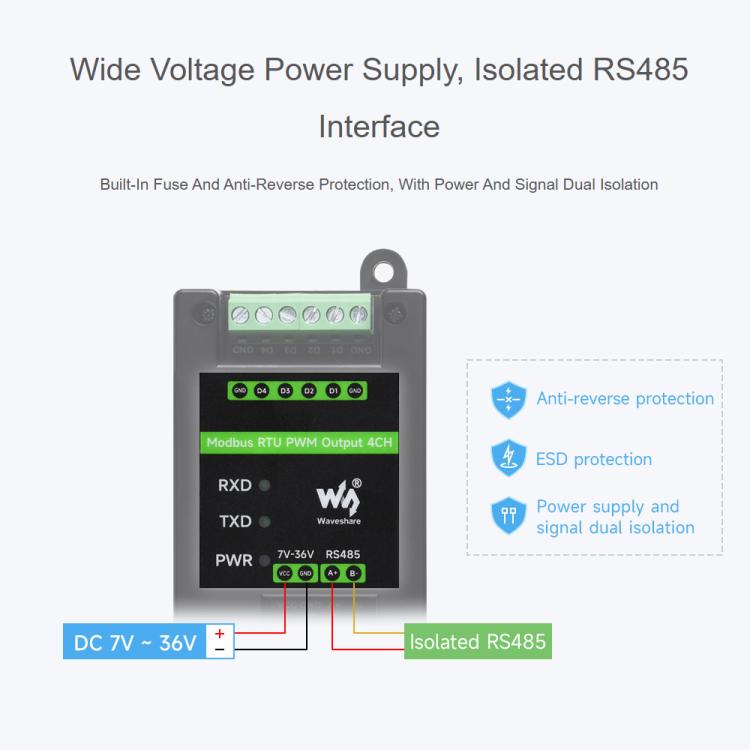

5. El chip regulador de tensión integrado admite un amplio rango de tensión de alimentación de 7 V a 36 V.
6. El aislamiento de alimentación integrado proporciona una tensión de aislamiento estable;el extremo aislado no requiere alimentación adicional.
7. El aislamiento de acoplamiento magnético integrado permite el aislamiento de la señal, con alta fiabilidad y gran capacidad antiinterferencias.8. El fusible de autorrecuperación integrado y el supresor de sobretensiones transitorias (TVS) suprimen eficazmente las sobretensiones y los picos de tensión transitorios en el circuito, protegiendo contra sobrecorriente, sobretensión, rayos y electricidad estática.
9. El temporizador de vigilancia integrado garantiza una salida estable sin interrupciones.

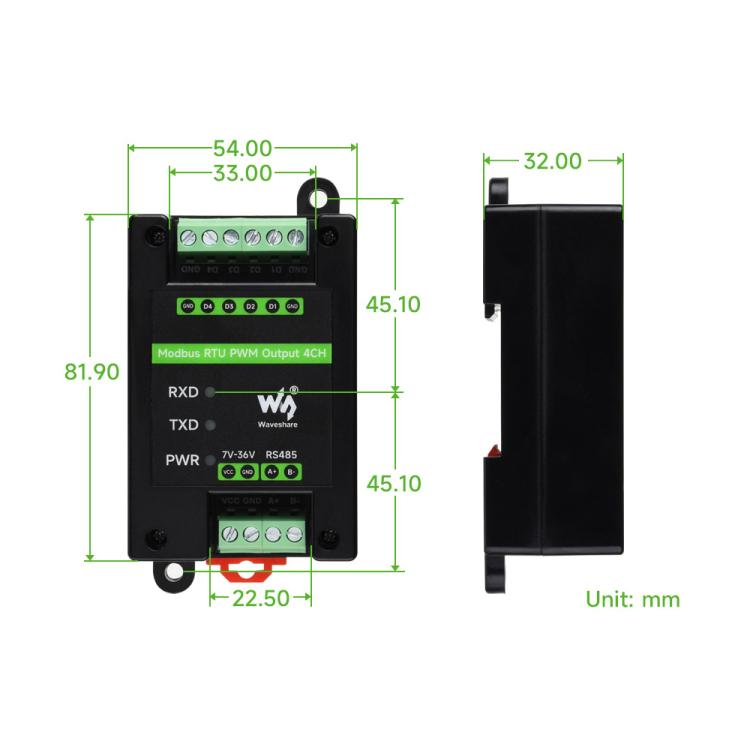

10. Diseño de carcasa para montaje en riel, tamaño compacto, fácil instalación.

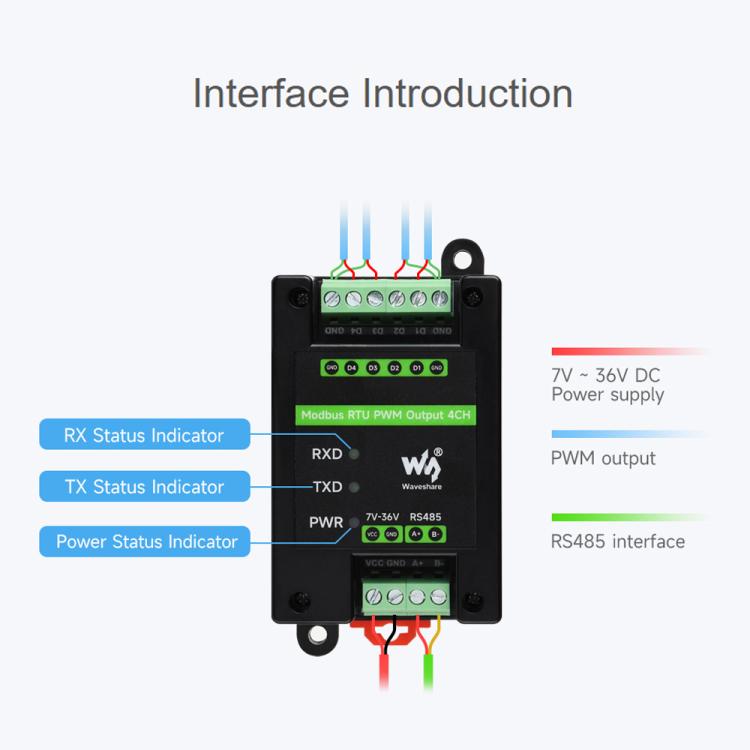

11. Tres indicadores LED externos para una visualización conveniente del estado de la alimentación y del estado de transmisión/recepción de la señal.
Parámetros: 1. Interfaz de comunicación: RS485
2. Velocidad de transmisión: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
3. Formato de comunicación predeterminado: 9600, N, 8, 1
4. Protocolo Modbus: Protocolo Modbus RTU estándar
5. Tensión de alimentación: CC de 7 V a 36 V
6. Tensión de salida: 3,3 V (predeterminada), configurable a 5 V mediante puente interno
7. Corriente de salida: Tipo de señal, inferior a 30 mA
8. Frecuencia de pulso: 1 Hz a 200 kHz
9. Resolución de frecuencia: 0,01 Hz
10. Precisión de frecuencia: 0,5 % (equivalente a 5 por mil)
11. Ciclo de trabajoCiclo: 0 a 100 por ciento
12. Resolución del ciclo de trabajo: 0,01 por ciento
13. Precisión del ciclo de trabajo: 0,5 por ciento (1 Hz a 50 kHz), 1 por ciento (50 kHz a 200 kHz)
