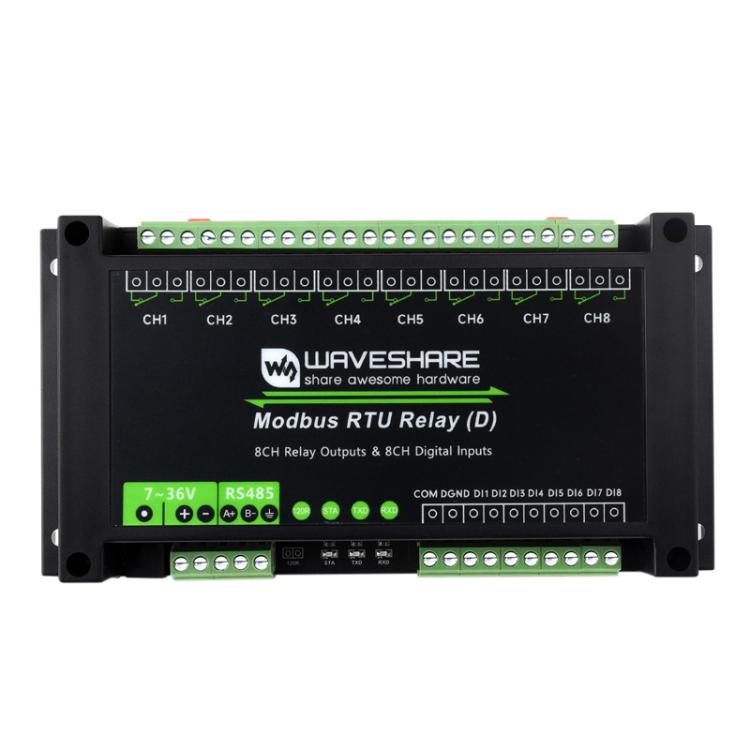

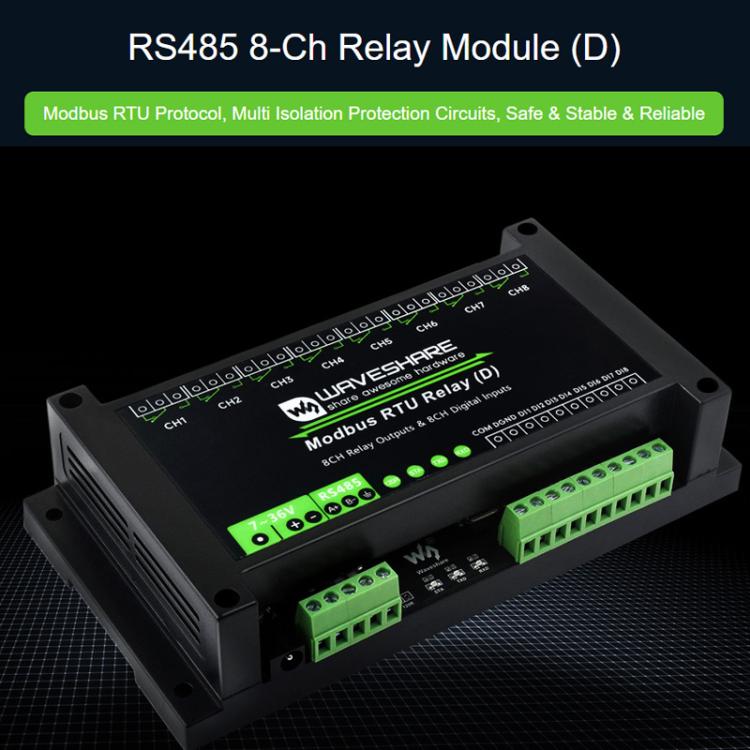

Módulo de relés Waveshare Modbus RTU de 8 canales RS485 con entrada digital, circuitos de protección de aislamiento múltiple y fuente de alimentación de 7~36 V.
$67.990
Precio de oferta
$67.990
Precio habitual
Ir directamente a la información del producto

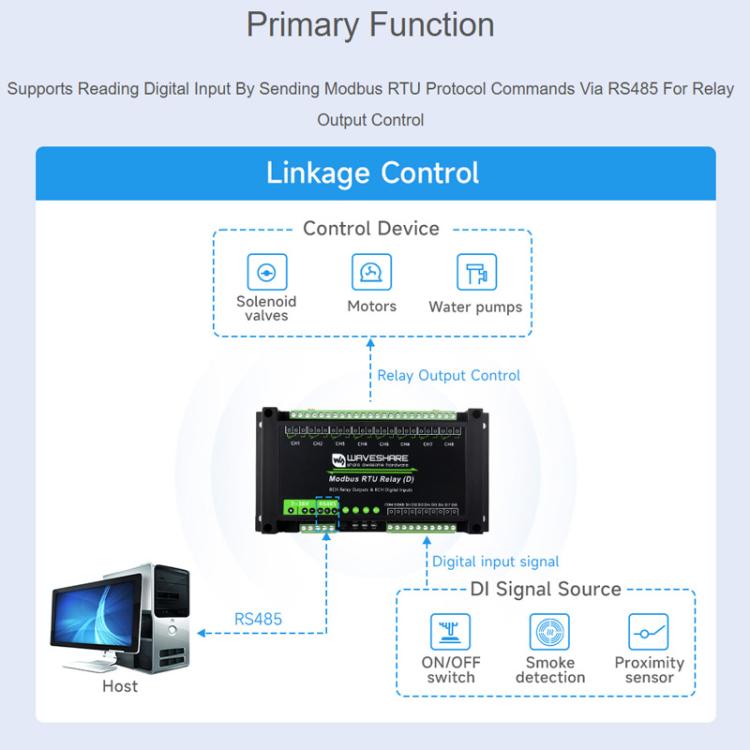

1. Este producto es un módulo de relé de 8 canales de grado industrial, controlado por interfaz RS485. Cuenta con entrada de conmutación de 8 canales, adopta el protocolo Modbus RTU y está equipado con aislamiento de alimentación integrado, aislamiento de acoplamiento magnético y circuitos de protección TVS.Está diseñado con una carcasa de ABS.Este producto es fácil de usar y se caracteriza por su alta velocidad de comunicación, estabilidad, fiabilidad y seguridad.Es adecuado para diversos dispositivos de control industrial o aplicaciones con altos requisitos de comunicación.

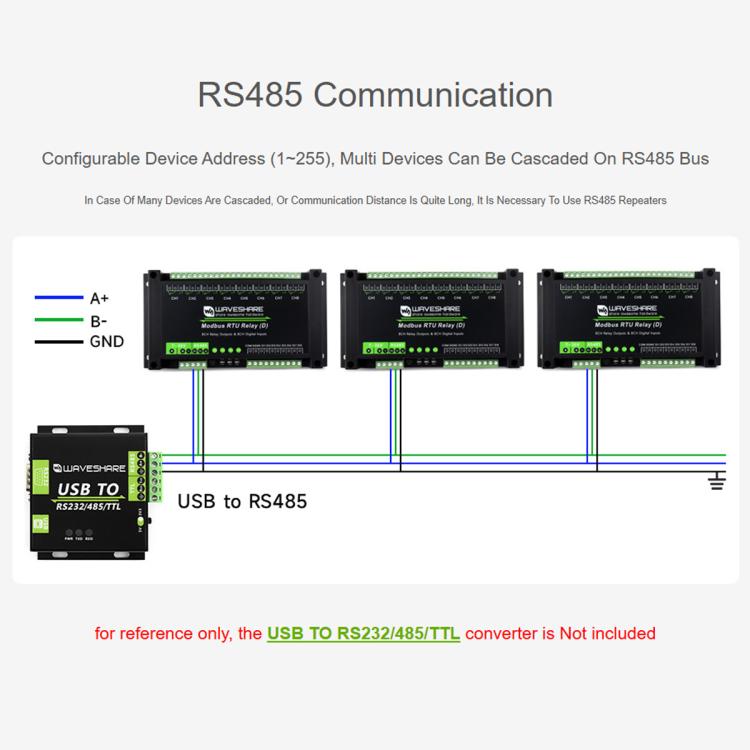

2. Permite configurar la dirección del dispositivo (1 a 255) para conectar en cascada varios dispositivos a través del bus RS485.

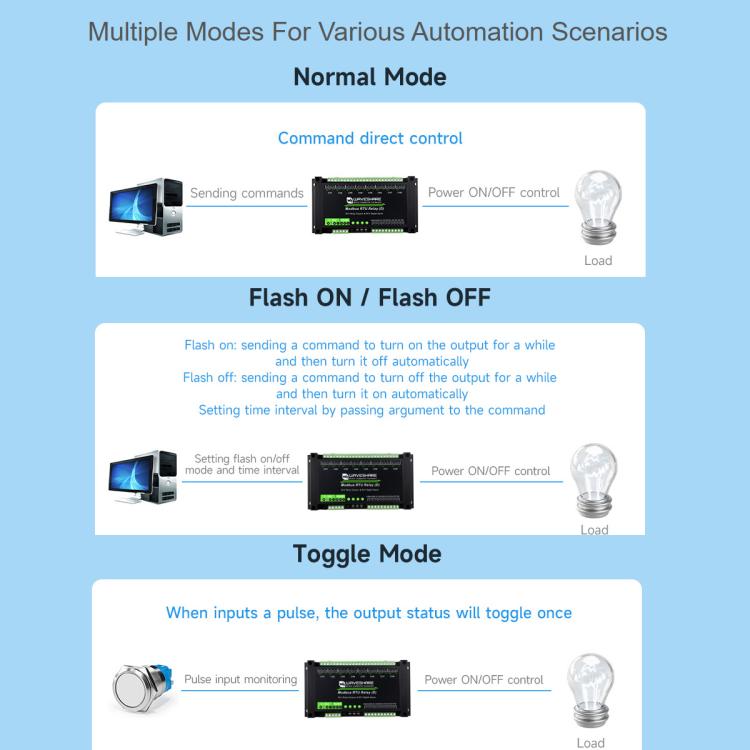

3. Cuenta con funciones de encendido y apagado intermitente, lo que permite configurar parámetros en las instrucciones para que el relé se active durante un periodo determinado y luego se apague automáticamente.

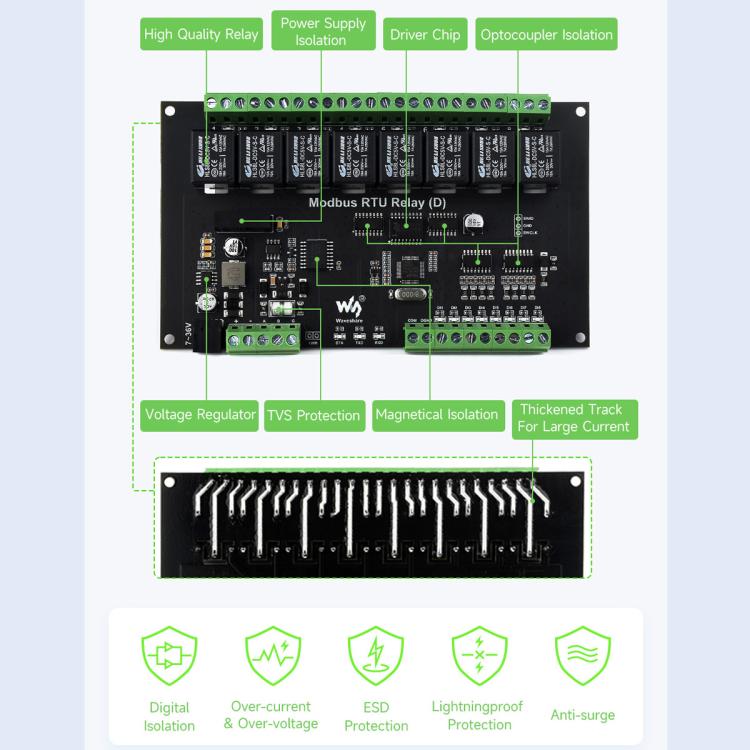

4. Incorpora un circuito de aislamiento de alimentación integrado en la placa, que proporciona una tensión de aislamiento estable, y el extremo de aislamiento no requiere alimentación adicional.5. Incorpora un circuito de aislamiento de acoplamiento magnético en la placa, capaz de aislar la señal, con alta fiabilidad, alta resistencia a las interferencias y bajo consumo de energía.
6. Incorpora un fusible autorreiniciador y un supresor de voltaje transitorio (TVS) en la placa, que suprime eficazmente las sobretensiones y picos de voltaje transitorios en el circuito, previniendo sobrecorrientes y sobretensiones, y protegiendo contra rayos y electricidad estática.
7. Incorpora un circuito de aislamiento optoacoplador en la placa para evitar interferencias del circuito de alto voltaje del relé.
8. Utiliza un chip controlador de relé dedicado con protección de diodo de rueda libre integrada, lo que proporciona una capacidad de accionamiento más robusta y estable.

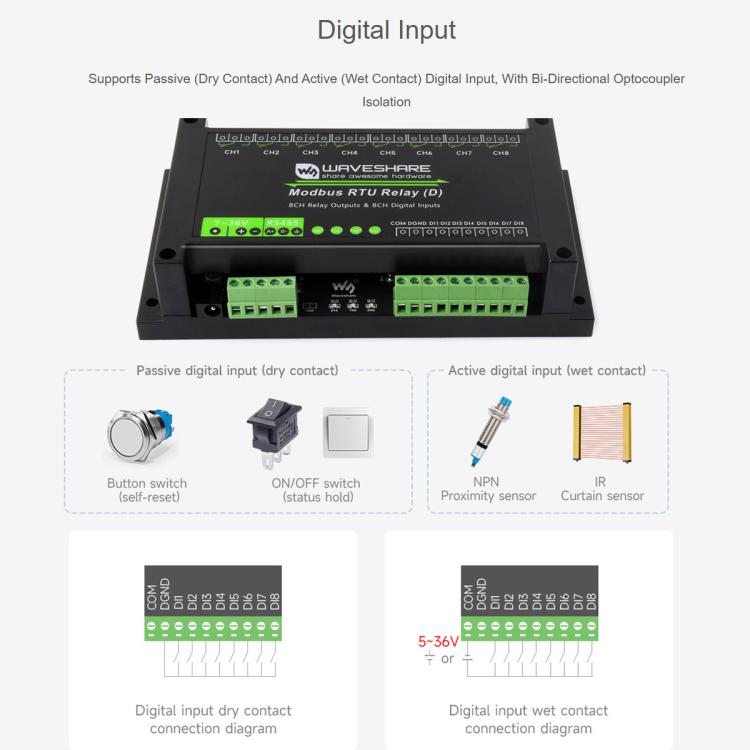

9. La entrada del interruptor cuenta con aislamiento optoacoplador bidireccional, compatible con entradas de interruptor pasivas y activas, con un algoritmo interno antirrebote.El relé admite el modo de enlace de entrada del interruptor o el control de modo de inversión.

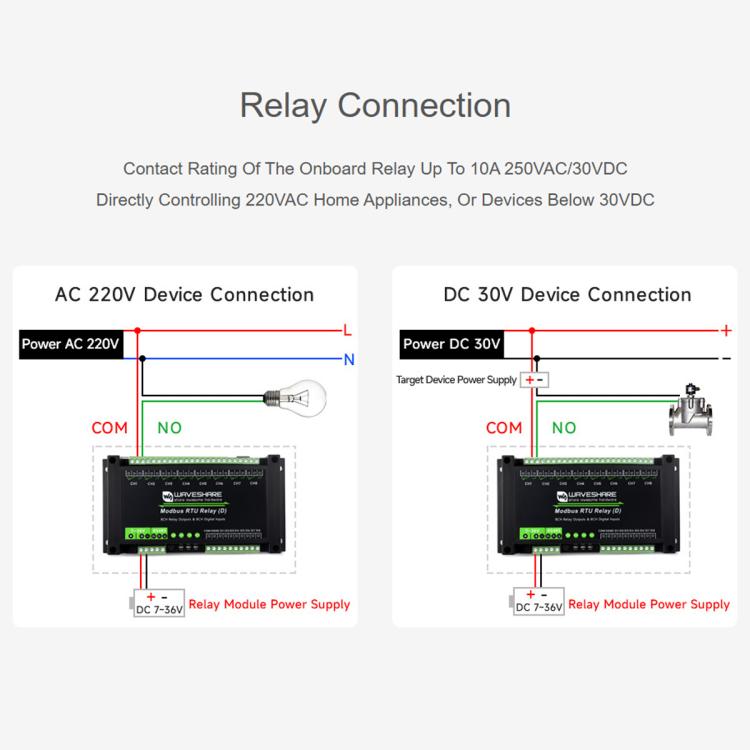

10. Incorpora un circuito de conexión antirretroceso en la placa para evitar daños en el circuito causados por conexiones positivas y negativas invertidas.11. Utiliza relés de alta calidad que permiten una carga de hasta 10 A 250 V CA o 10 A 30 V CC.

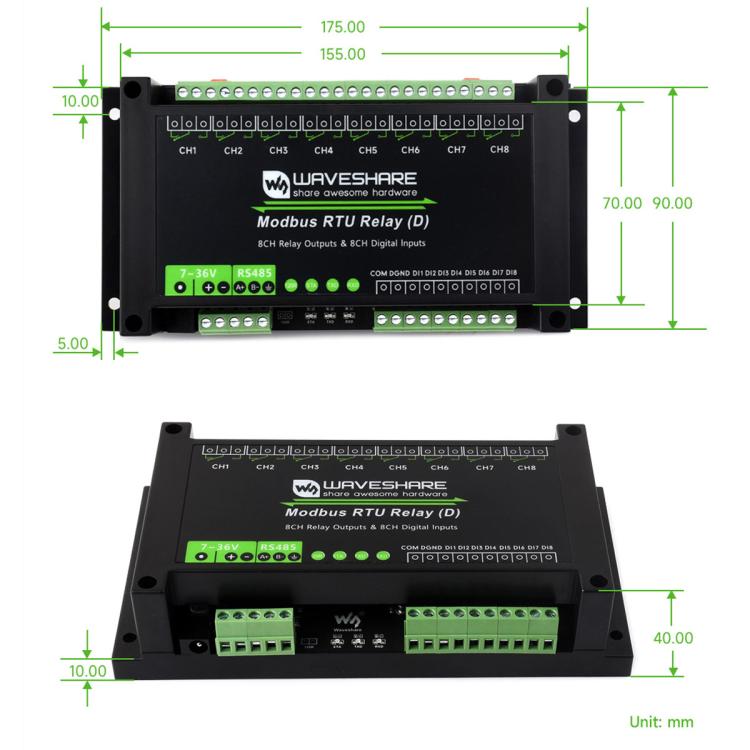

12. Cuenta con una carcasa protectora de ABS montada en riel, lo que facilita su instalación y uso, y ofrece mayor seguridad.

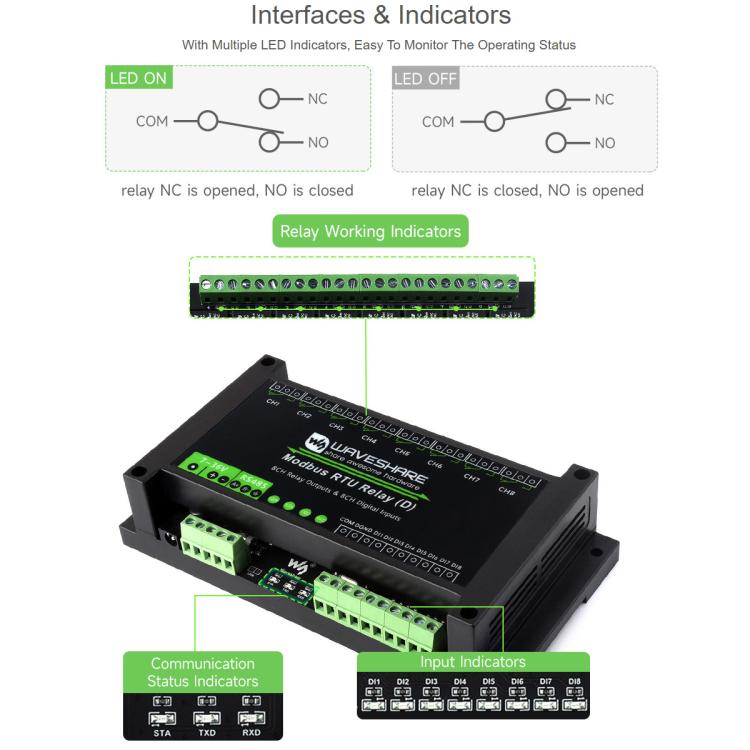

13. Cuenta con un indicador LED externo para comprobar fácilmente el estado del MCU y el estado de transmisión y recepción de la señal.Parámetros:
1. Voltaje de la fuente de alimentación: 7-36 V
2. Interfaz de comunicación: RS485
3. Velocidad de comunicación en baudios: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
4. Formato de comunicación predeterminado: 9600, N, 8, 1
5. Canales de relé: 8 canales
6. Tipo de contacto: Uno normalmente abierto, uno normalmente cerrado
7. Carga del contacto: Menor o igual a 10 A 250 V CA o menor o igual a 10 A 30 V CC
8. Entrada digital: 8 DI, 5-36 V, entrada pasiva/activa (tipo NPN o tipo PNP), optoacoplador bidireccional integrado
9. Protocolo Modbus: Protocolo Modbus RTU estándar
10.Configuración de dirección RS485: 1 - 255
11. Luces indicadoras:
--STA: Luz indicadora del MCU; parpadea cuando el MCU funciona correctamente.
--TXD: Luz indicadora de transmisión; se ilumina al enviar datos.
--RXD: Luz indicadora de recepción; se ilumina al recibir datos.
