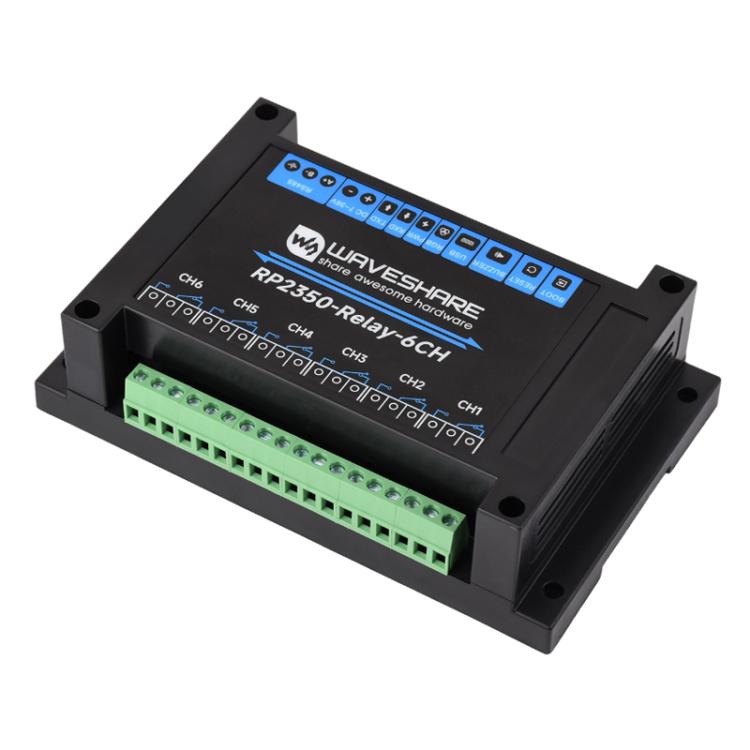

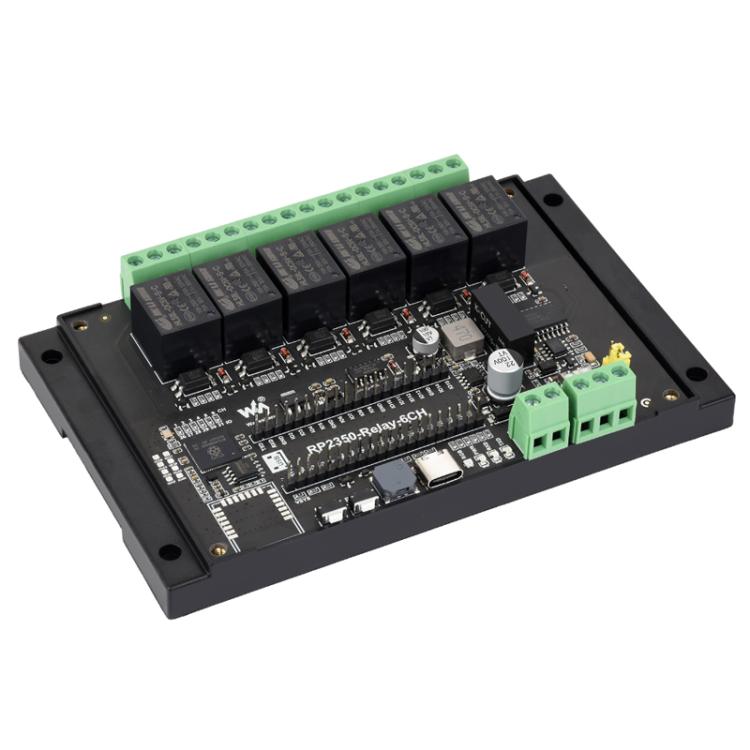

Módulo de relés de 6 canales WAVESHARE RP2350 para control industrial, basado en el microcontrolador RP2350, compatible con interfaces externas RS485 y Pico., Without Wi-Fi Module
Without Wi-Fi Module
$48.990
Precio de oferta
$48.990
Precio habitual
Ir directamente a la información del producto
1. Basado en el chip de control principal RP2350, admite interfaces externas como RS485 y Pico, e incorpora circuitos de aislamiento de alimentación y de protección de optoacoplador para mayor seguridad, estabilidad y fiabilidad.

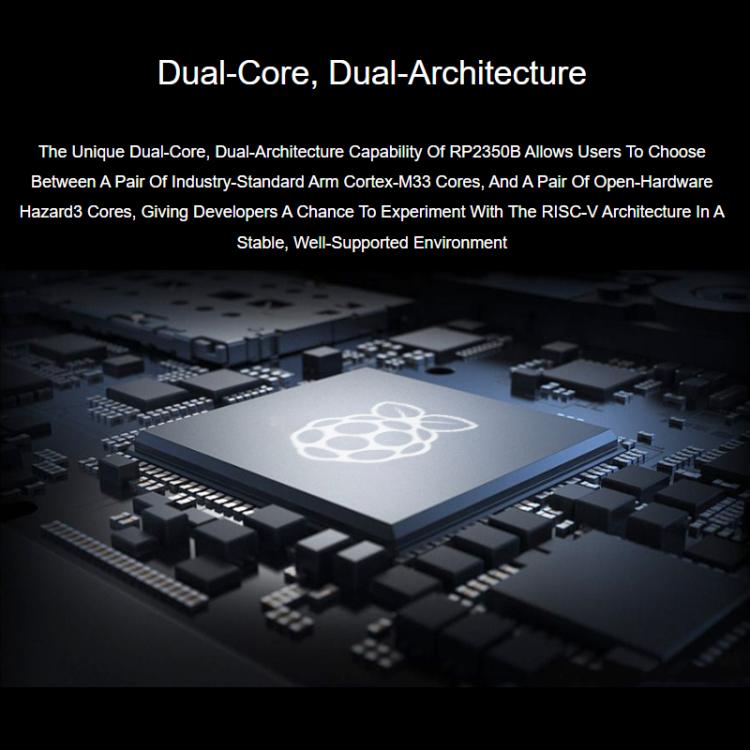

2. Diseño único de doble núcleo y doble arquitectura, equipado con un procesador ARM Cortex-M33 de doble núcleo y un procesador Hazard3 RISC-V de doble núcleo, ambos con frecuencias de reloj de hasta 150 MHz, lo que permite a los usuarios alternar entre ambas arquitecturas con flexibilidad.
3. 12 máquinas de estado de E/S programables (PIO) para compatibilidad con periféricos personalizados.
4. 520 KB de SRAM y 16 MB de memoria flash integrada, con interfaz tipo C para una fácil conexión.

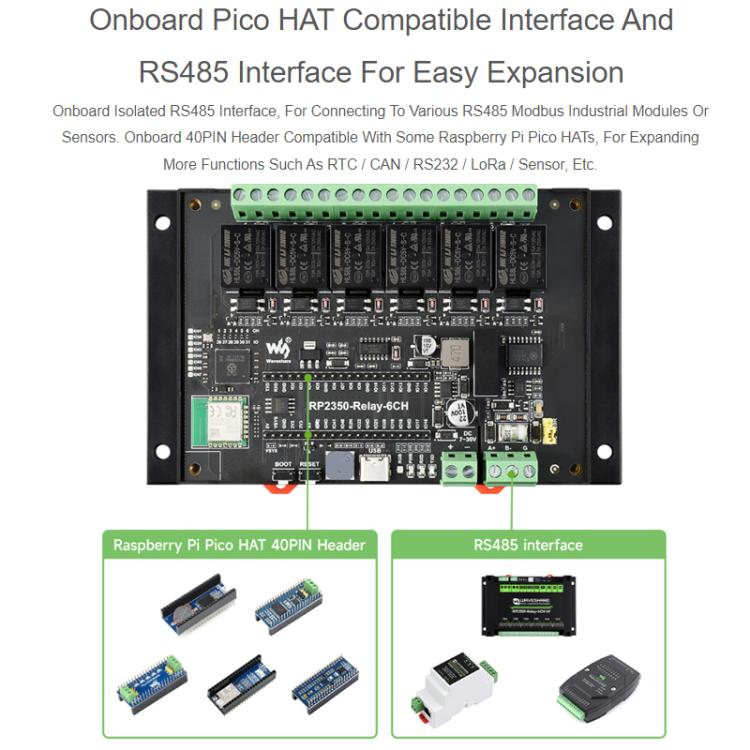

5. Utiliza relés de alta calidad, lo que permite la conexión a cargas de 10 A y 250 V CA o 10 A y 30 V CC.6. Interfaz RS485 aislada integrada para una fácil conexión a diversos módulos de expansión industriales Modbus RS485 o sensores.
7. Interfaz integrada compatible con Pico, compatible con algunas placas de expansión Raspberry Pi Pico, lo que facilita la expansión de funciones como RTC, CAN, RS232, LoRa y sensores.
8. Interfaz de alimentación con bloque de terminales integrada, compatible con un amplio rango de voltaje de 7 V a 36 V, ideal para uso con fuentes de alimentación industriales.

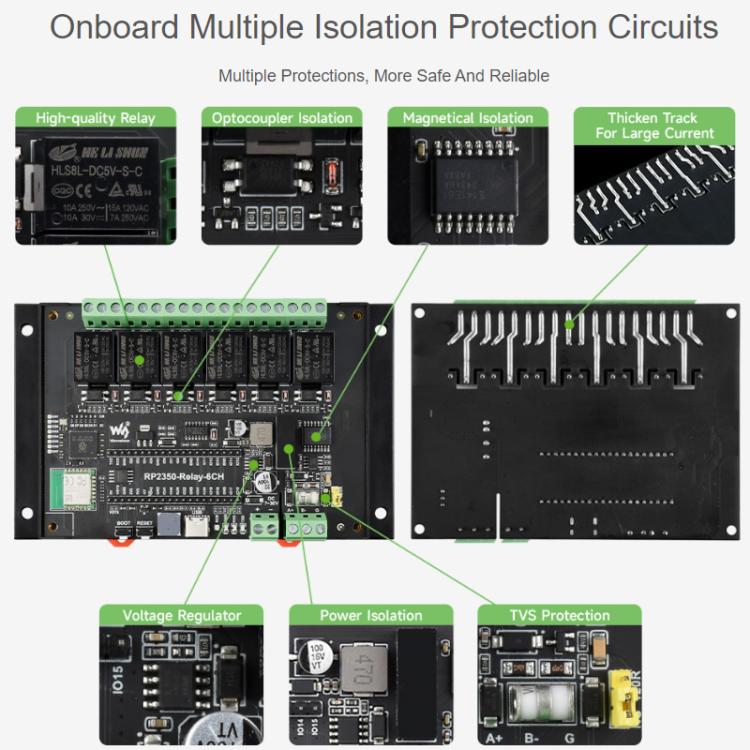

9. Aislamiento de optoacoplador integrado para evitar que los circuitos de alto voltaje conectados al relé interfieran con el chip de control.
10. Aislamiento digital integrado para evitar que las señales externas interfieran con el chip de control.
11. El aislamiento de alimentación integrado proporciona un voltaje aislado estable, sin necesidad de alimentación adicional en el extremo aislado.
12. Luces indicadoras de alimentación y transceptor RS485 integradas, zumbador y LED RGB para supervisar fácilmente el estado operativo del dispositivo.13. Luces indicadoras de alimentación y transceptor RS485 integradas, zumbador y LED RGB para supervisar fácilmente el estado de funcionamiento del dispositivo.

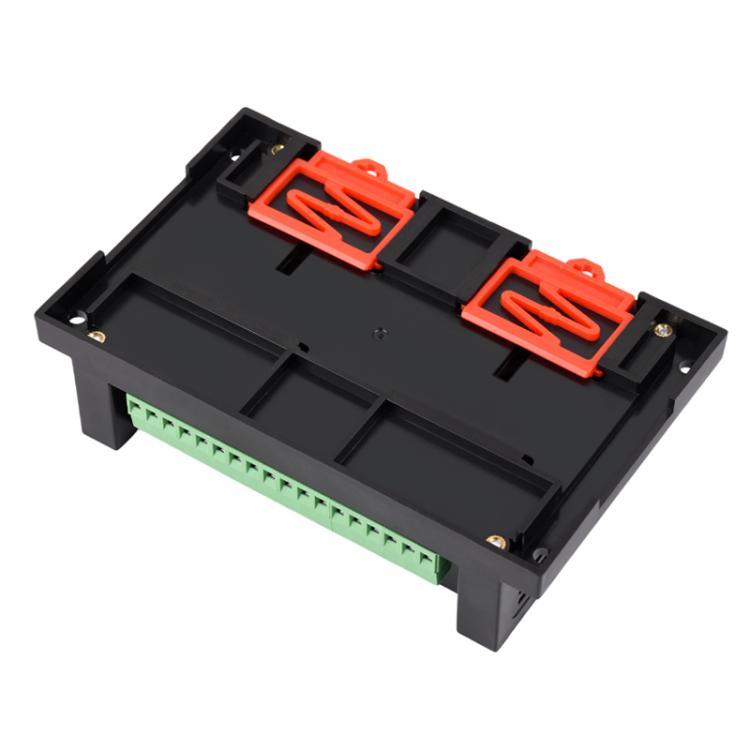

14. Carcasa protectora de ABS con montaje en riel DIN para una fácil instalación y mayor seguridad.
15. Compatible con host y dispositivo USB 1.1.
16. Admite modos de suspensión e hibernación de bajo consumo.

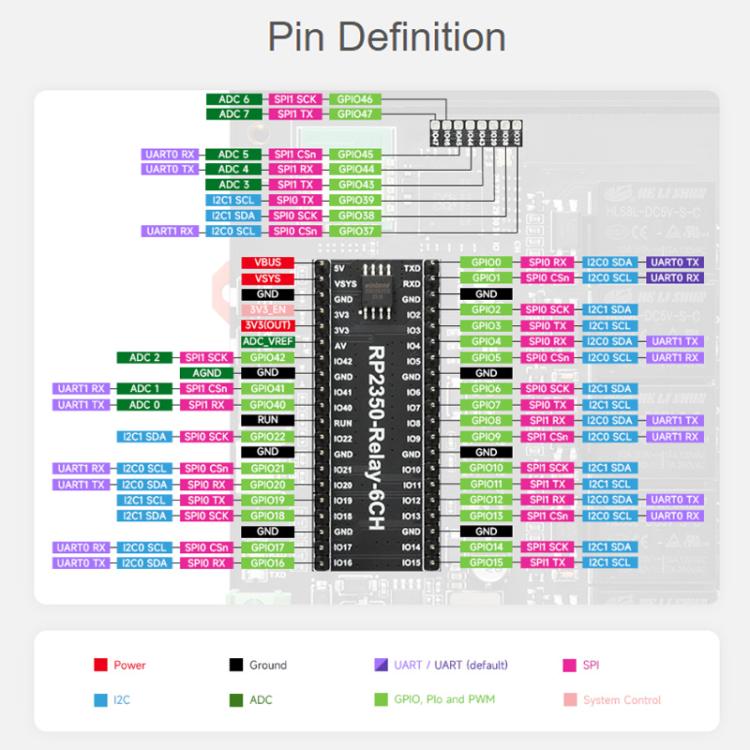

17. Se puede reconocer como dispositivo de almacenamiento masivo a través de USB para la descarga de programas mediante arrastrar y soltar.18. Proporciona 34 pines GPIO multifuncionales.
19. Los pines incluyen 1 HSTX, 2 I²C, 2 UART, 8 ADC de 12 bits y 24 canales PWM controlables.
Parámetros del producto:
1. Tensión de alimentación: 5 V
2. Funciones: alimentación del dispositivo, comunicación USB, descarga de firmware, etc.
3. Tipo de interfaz: bloque de terminales
4. Control de dirección: el hardware detecta y controla automáticamente la dirección de transmisión de datos
5. Protección de la interfaz: proporciona protección contra el tubo TVS, sobretensiones y descarga electrostática
6. Resistencia de adaptación: NC por defecto, resistencia de adaptación de 120R reservada, habilitable mediante un puente
7. Tipo de contacto: uno normalmente abierto, uno normalmente cerrado
8. Tipo de aislamiento: aislamiento por optoacoplador

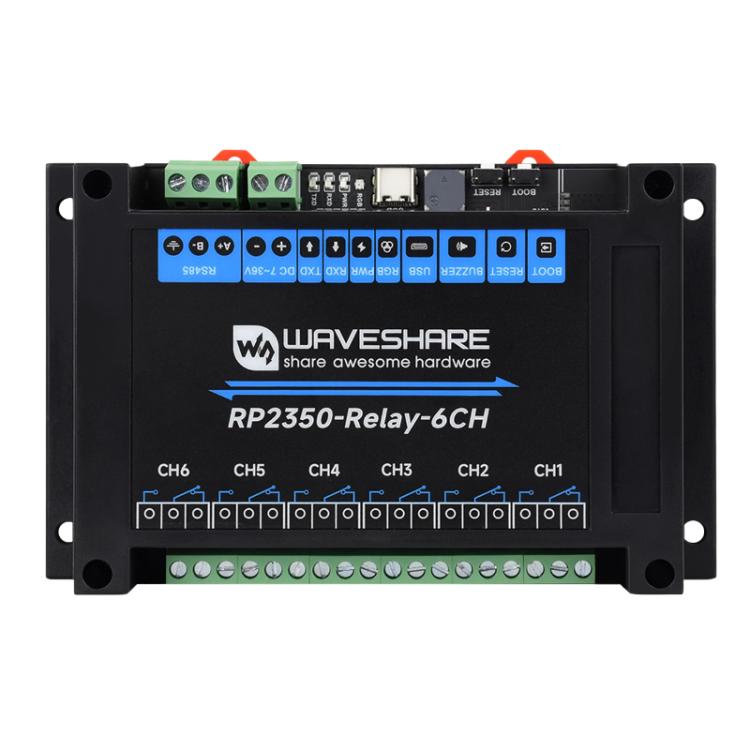

9. RGB: LEDs de colores vibrantes y colores de pantalla personalizables
10. PWR: luz indicadora de encendido; se ilumina en rojo cuando el USB está conectado y se detecta voltaje
11. TXD: luz indicadora de transmisión; se iluminaVerde cuando se envían datos desde la interfaz RS485.
12. RXD: luz indicadora de recepción; se ilumina en azul cuando se reciben datos desde la interfaz RS485.
13. Rango de alimentación: 7 V-36 V.
14. Carcasa: carcasa protectora ABS montada en riel.
15. Dimensiones: 145 x 90 x 40 mm.
