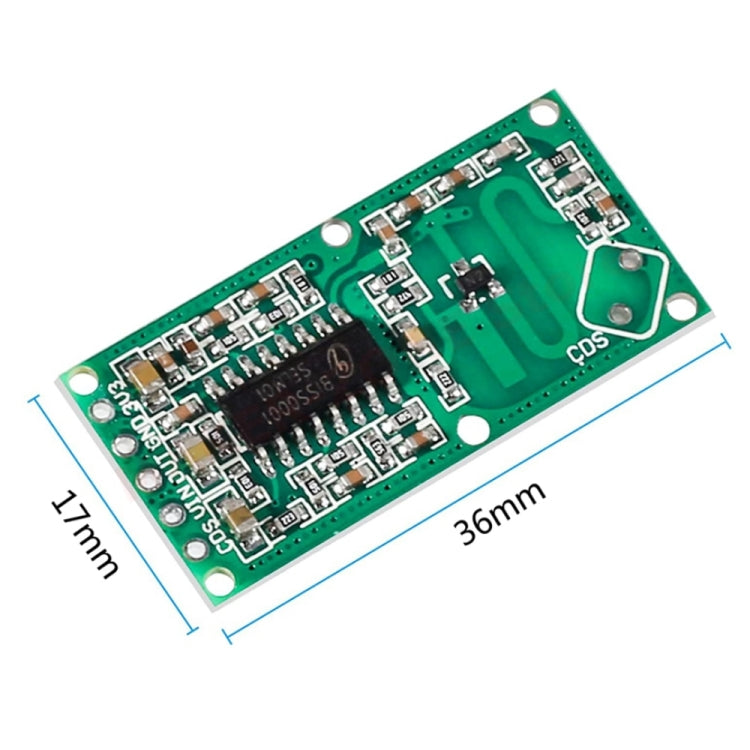

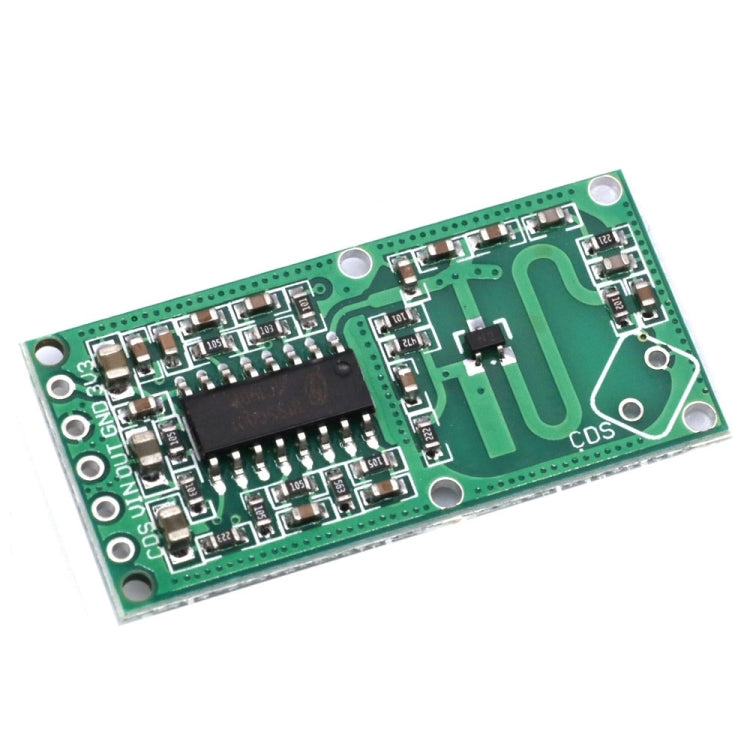

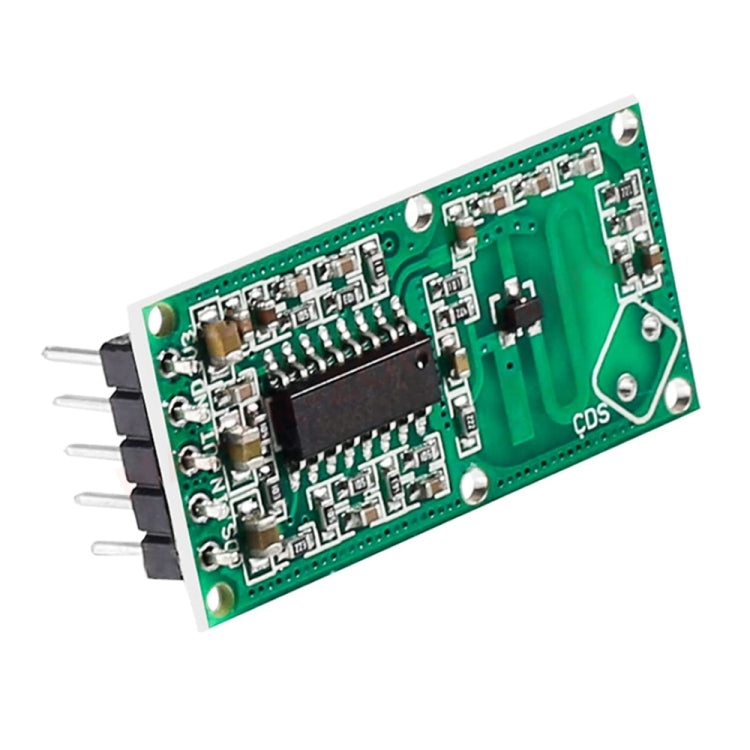

Módulo de detección de interruptor de sensor de cuerpo humano de radar de microondas, Body Sensor Module
Body Sensor Module
$11.990
Precio de oferta
$11.990
Precio habitual
Ir directamente a la información del producto
1. Distancia de detección: unos 3-5 metros
2. Utilizando tecnología de radar Doppler, un módulo sensor de microondas que detecta específicamente el movimiento de objetos.
3. El módulo tiene las características de alta sensibilidad, larga distancia de detección, gran confiabilidad, gran ángulo de detección, amplio rango de voltaje de fuente de alimentación, etc.
4. Ampliamente utilizado en diversas ocasiones, como iluminación por inducción del cuerpo humano y alarma antirrobo.
5. Adopte el chip de control de procesamiento de señal especial RCWL-9196
6. Amplio rango de voltaje de trabajo: 4,0 ~ 28,0 V
7. En comparación con el PIR de inducción infrarroja tradicional, tiene una capacidad de detección penetrante.
8. Tiempo de bloqueo, distancia ajustable.
9. Puede emitir una fuente de alimentación de 3, 3 V

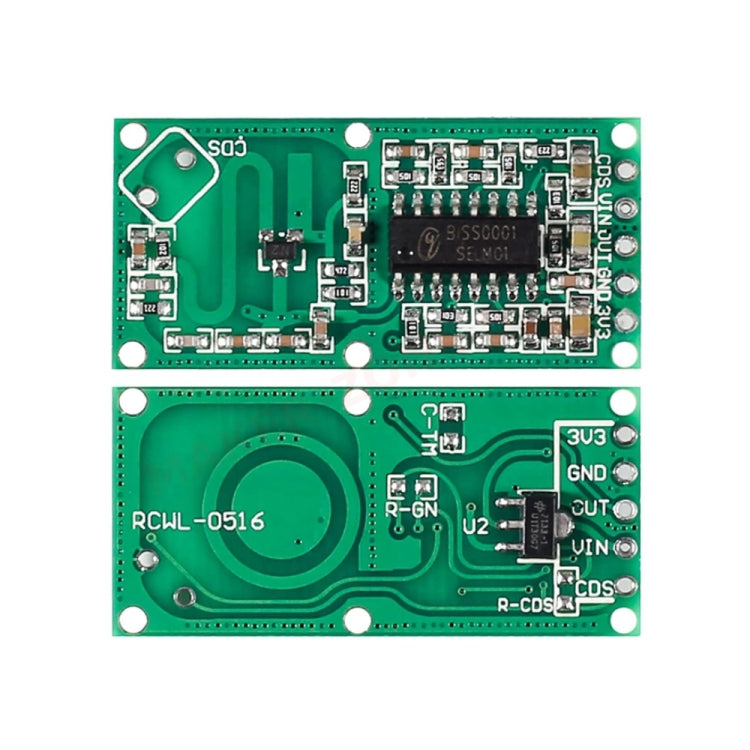

Descripción de la función del pin:
1. Voltaje de salida de 3,3 V, corriente de accionamiento de 100 mA.
2. Tierra del módulo GND
3. OUT controla la salida de la señal.Cuando hay un objeto moviéndose en el área de detección, OUT genera un nivel alto;C-TM puede configurar el tiempo de activación repetida.Si hay una señal de disparo (hay un objeto en movimiento) dentro del tiempo de disparo repetido, continuará generando un nivel alto.;Si no hay ningún objeto en movimiento en el área de detección, genera un nivel bajo
4. Entrada de alimentación del módulo VIN, 4-28 V
5. Señal de control del disparador CDS;menos de 0,7 V, OUT siempre genera un nivel bajo;Mayor a 0,7 V, la detección funciona normalmente, el pin CDS está conectado con un fotorresistor y la función de detección del módulo se puede apagar por la noche
Instrucciones de la sección de ajuste:
1. C-TM: ajuste el tiempo de disparo repetido, el tiempo de disparo predeterminado es 2S, aumentar la capacidad del capacitor aumentará el tiempo de disparo repetido, el cálculo real del tiempo de disparo repetido se puede hacer de la siguiente manera, coloque un capacitor en el C-TM, y prueba la frecuencia f del pin 3 de 9196, tiempo de disparo repetido T= (1/f) *32768
2. Ajuste de la distancia de detección de R-GN, conectado a una resistencia, la distancia de detección se vuelve más pequeña, no conectado, la distancia de detección es de aproximadamente 7 m, conectado a una resistencia de 1 m, la distancia de detección es de aproximadamente 5 m, el cliente puede ajustar de acuerdo con elsituación actual
3. El VCC interno del R-CDS está conectado en paralelo con la resistencia interna de 1 m al pin del CDS (es decir, 9 pines 9196) a través del R-CDS.El CDS está conectado al fotorresistor y la función de detección del módulo se puede apagar por la noche y R se puede configurar de acuerdo con el brillo ambiental real.-Valor CDS
Se debe prestar atención al diseño de la aplicación:
1. No debe haber ningún blindaje metálico delante de la superficie de detección.
2. Debe haber más de 1 cm de espacio reservado en la parte delantera y trasera de la superficie de detección.
3. El módulo está lo más paralelo posible al plano del soporte de montaje.
4. La aplicación es efectiva en un área de detección determinada.
5. El lado del componente del módulo es el lado de detección positiva, y el reverso es el lado de detección negativa, y el lado de detección negativa tiene un efecto de detección ligeramente peor.
6. Los módulos de microondas no se pueden utilizar a gran escala en la misma área, de lo contrario habrá interferencias mutuas y la distancia entre cuerpos individuales es superior a 1M.
