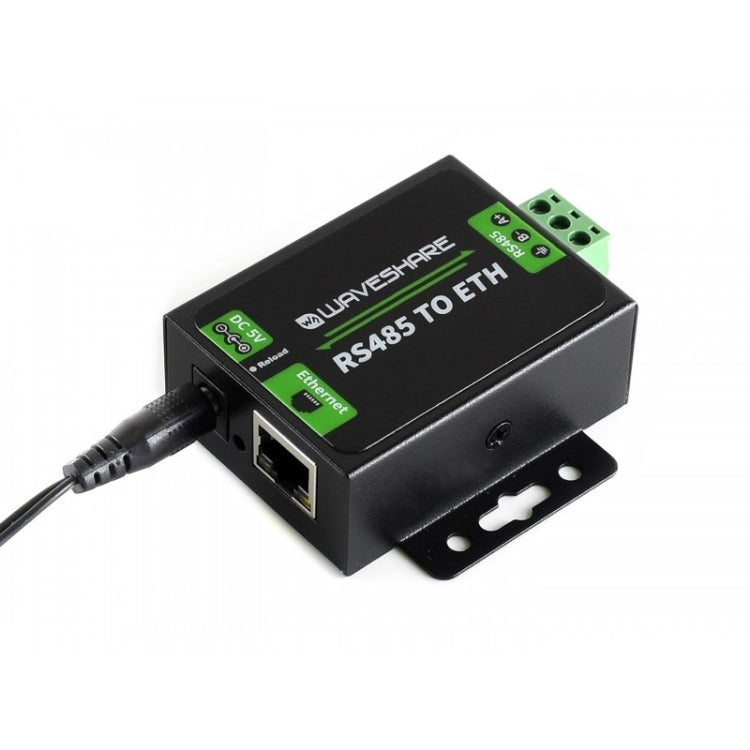

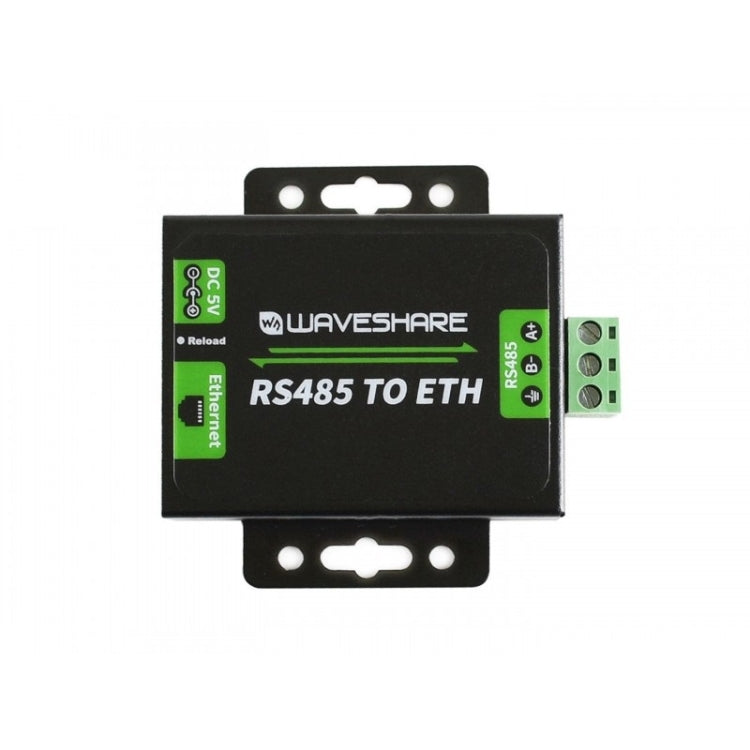

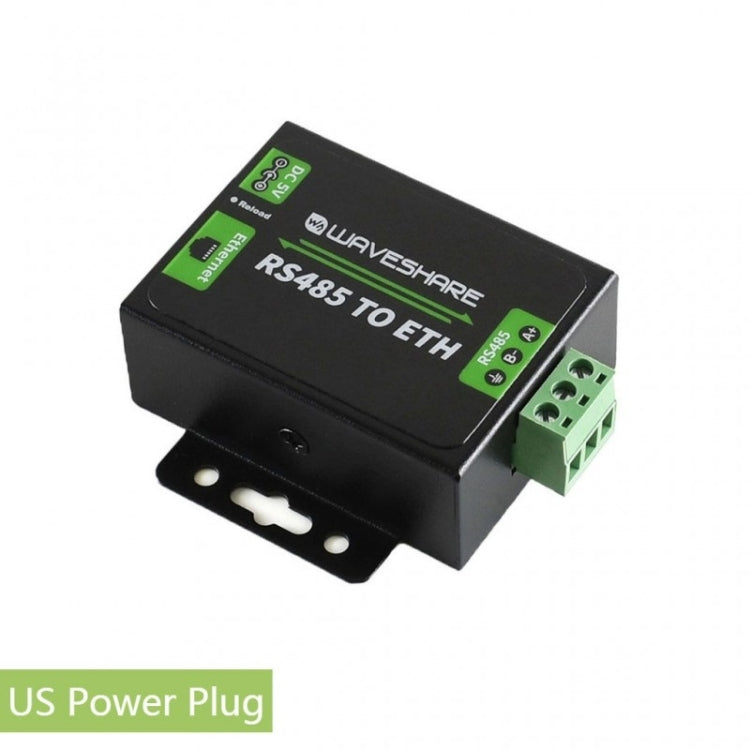

Convertidor Waveshare RS485 a Ethernet, enchufe de EE. UU., RS485
RS485
$46.990
Precio de oferta
$46.990
Precio habitual
Ir directamente a la información del producto
Convertidor RS485 a Ethernet, fácil de usar, alta velocidad, bajo consumo de energía, alta estabilidad, actualizable
Visión general
El módulo RS485 TO ETH proporciona una manera fácil de comunicarse entre el puerto Ethernet RS485 y RJ45, se puede configurar a través de la página web.
Caracteristicas
1. Procesador ARM de 32 bits de la serie M0, velocidad rápida, alta eficiencia
2. Interfaz ethernet Auto-MDI / MDIX de 10 / 100M, independientemente del cable cruzado o directo
3. Velocidad de transmisión RS485 configurable (600bps ~ 230.4Kbps), admite cinco opciones de verificación de paridad: Ninguna, Impar, Par, Marca, Espacio
4. Modos de trabajo disponibles: servidor TCP, cliente TCP, servidor UDP, cliente UDP, cliente HTTPD (admite GET y POST)
5. Configurable a través de la página web, comandos AT, protocolo en serie y protocolo de red, proporciona un protocolo de configuración que puede integrarse en su propio software
6. Admite paquetes de latidos personalizados, asegúrese de que la conexión sea veraz, así como para recuperar activamente los datos del sensor
7. Admite paquetes de registro personalizados, pasando automáticamente el paquete registrado como identificador después de que se establece la conexión, para que se puedan distinguir diferentes dispositivos
8. Admite una página web personalizada, permite al usuario personalizar la página de configuración del módulo
9. Admite el protocolo tipo RFC2217, puede comunicarse con dispositivos cuya configuración de serie (velocidad en baudios, bit de datos, etc.) puede cambiar
10. Mecanismo KeepAlive, detecta conexión rota, reconexión automática
11.Admite reinicio por tiempo de espera (reinicio sin datos), garantiza una conexión estable a largo plazo, tiempo de reinicio configurable
12. Admite resolución de nombre de dominio DNS, servidor DNS configurable
13. Admite DHCP, IP obtenida automáticamente o IP estática
14. El firmware se puede actualizar a través de la red
15. Restaurar la configuración de fábrica mediante software y / o hardware
16. Viene con la dirección MAC predeterminada, que es personalizable
17. Software proporcionado: software de configuración del módulo, herramienta de prueba TCP / UDP, software de puerto serie virtual VCOM
18. Código de ejemplo: computadora host (socket), VB, C ++, Delphi, Android, iOS, etc.
Especificaciones
1. Ethernet:

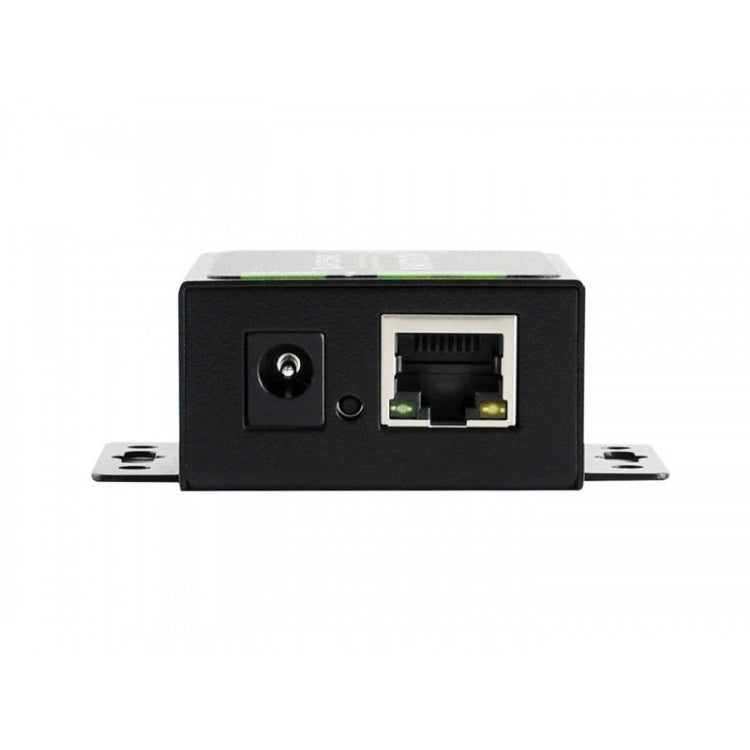

- Conector: RJ45 de 4 pines
- Tasa de comunicación: 10 / 100Mbps
- Protección de interfaz: aislamiento electromagnético de 1,5 KV
- Protocolos: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
- Caché TX: 6Kbyte
- Caché RX: 4Kbyte
2. RS485:

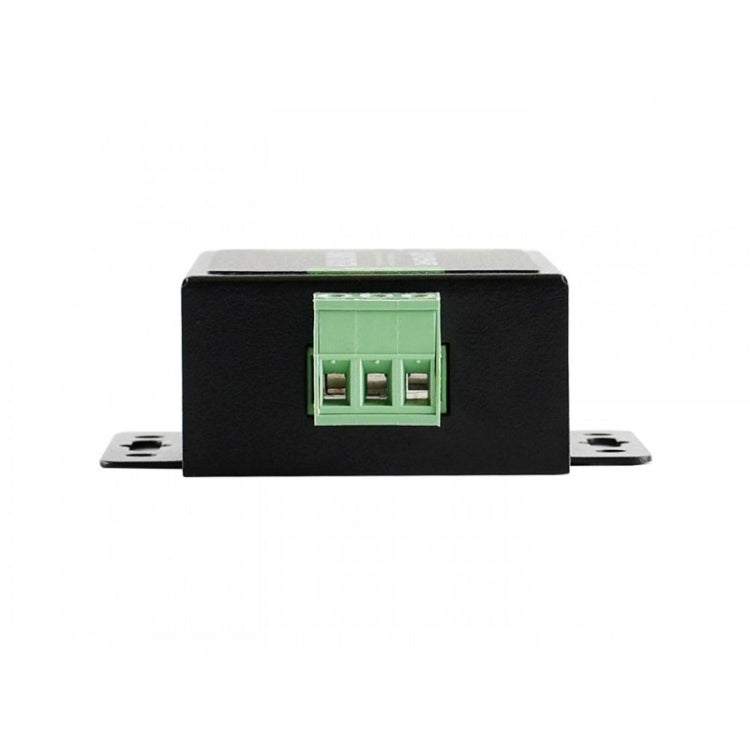

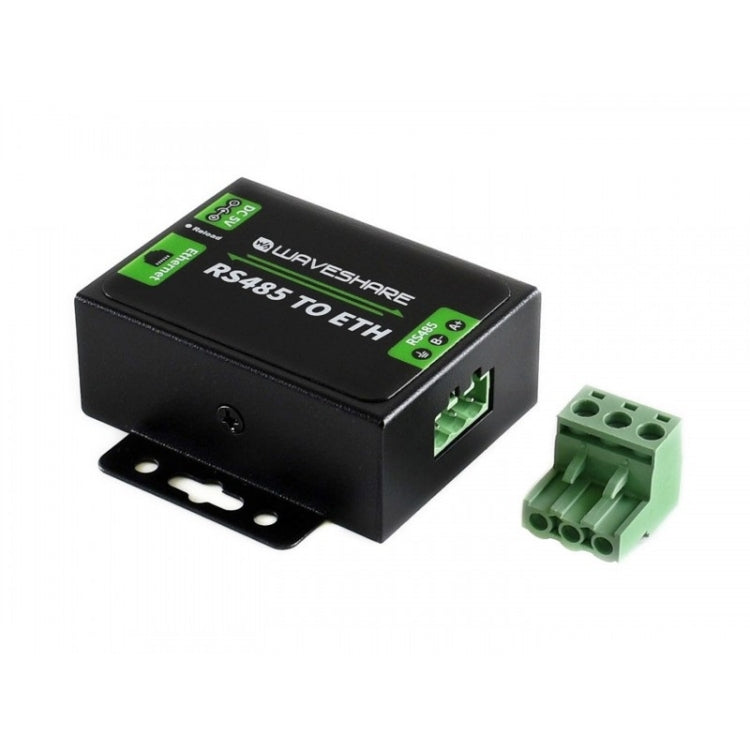

- Conector: terminal de tornillo (A +, B-, GND)
- Bit de datos: 5 bits, 6 bits, 7 bits, 8 bits
- Bit de parada: 1, 2
- Bit de paridad: ninguno, impar, par, marca, espacio
- Velocidad en baudios: 600bps ~ 230.4Kbps
- Caché RX: 800byte
- Control de flujo de hardware: ninguno
- Protección de interfaz:
- Protección ESD 2KV
- Registros de subida / bajada RS485: 2,2 KΩ
3. Poder:
- Fuente de alimentación: 5,0 ~ 7,0 V (se recomiendan 5 V)
- Corriente de funcionamiento: 150 mA (@ 5 V)
- Consumo de energía: <1W
- Protección de interfaz: a prueba de retroceso, protección ESD, anti-sobretensión
4. Medio ambiente:
- Temperatura de funcionamiento: -25 ~ 75 grados C
- Temperatura de almacenamiento: -40 ~ 105 grados C
5. Tamaño: 69,65 * 63,59 * 25,47 mm
contenidos del paquete
1. RS485 A ETH x1
2. Adaptador de corriente de 5 V x1
