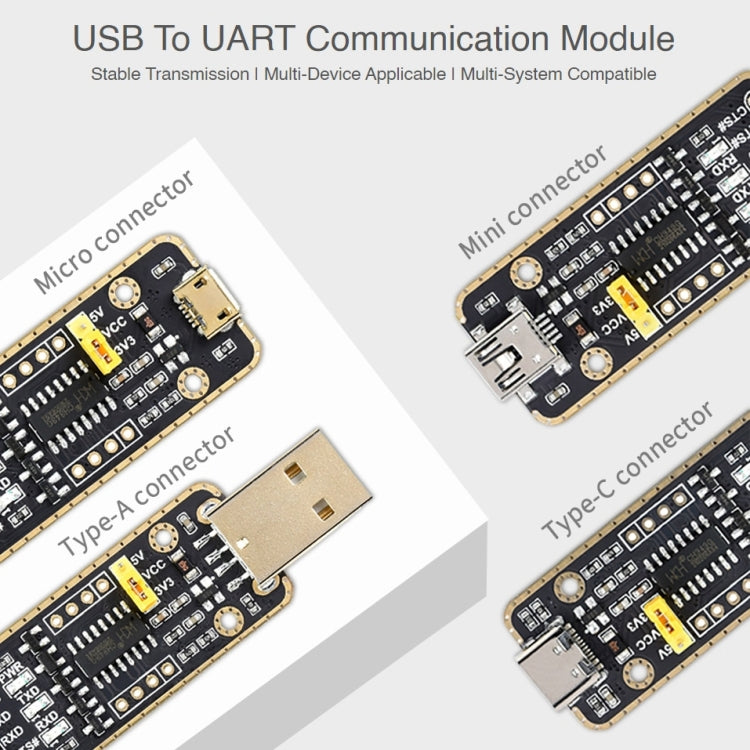

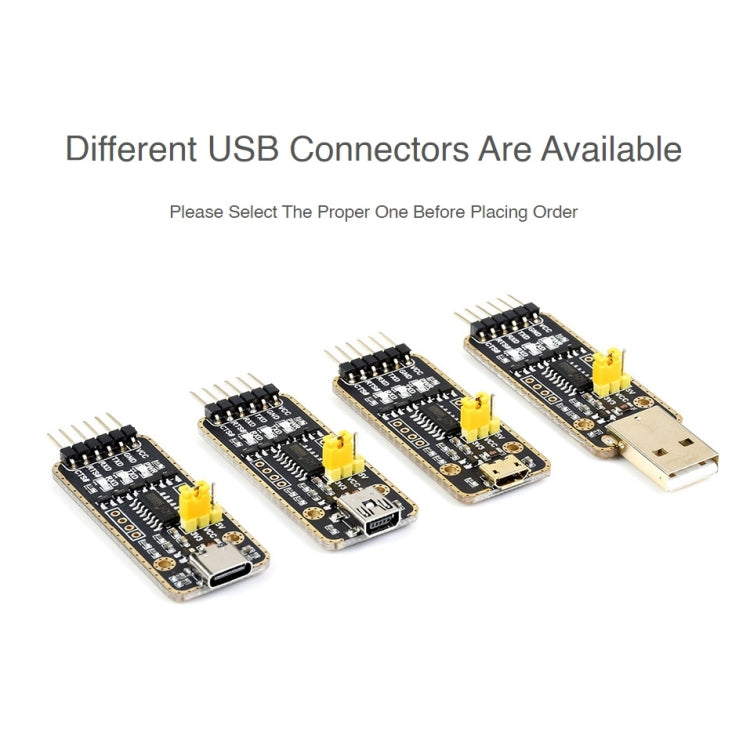

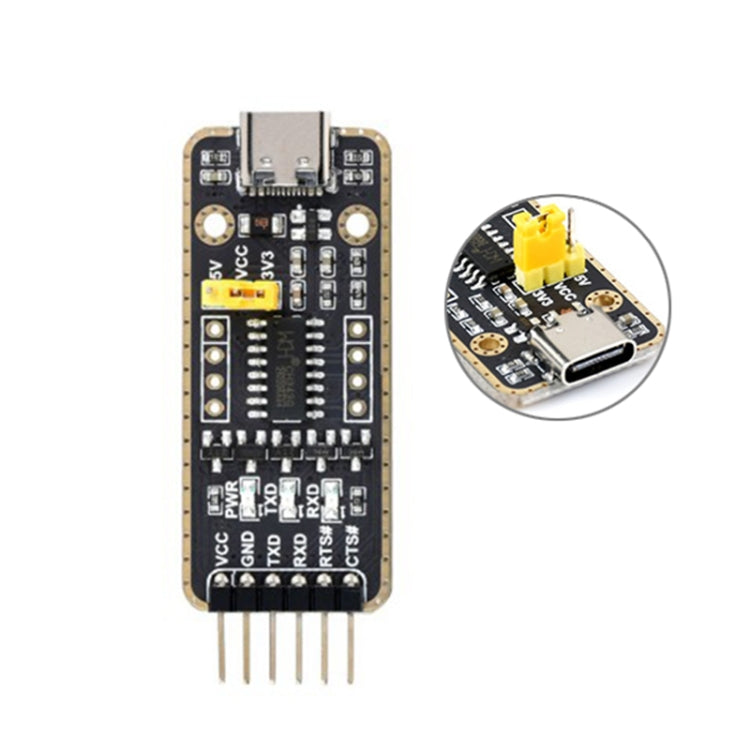

Conectores de módulo de transmisión de alta velocidad de banda Waveshare Type-C / USB-C a UART, USB-C
USB-C
$15.990
Precio de oferta
$15.990
Precio habitual
Ir directamente a la información del producto
Características
1. Adopte la nueva versión CH343G Chip. En comparación con CH340G, admite una velocidad de datos más alta (hasta 6Mbps) y más niveles de puerto en serie IO (5V / 3.3V / 2.5V / 1.8V)

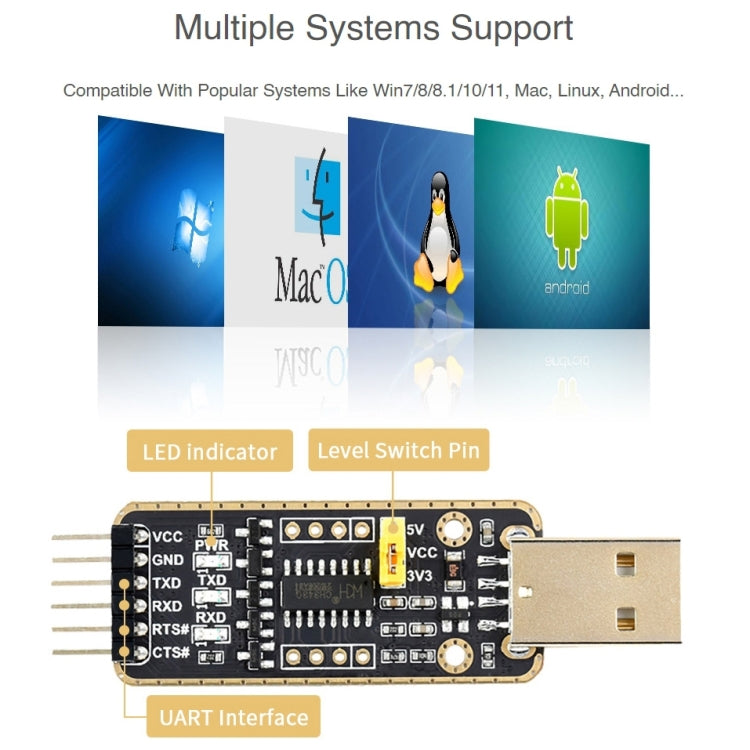

2. Soporte de Mac, Linux, Android, Windows 7/8/8.1/10/11

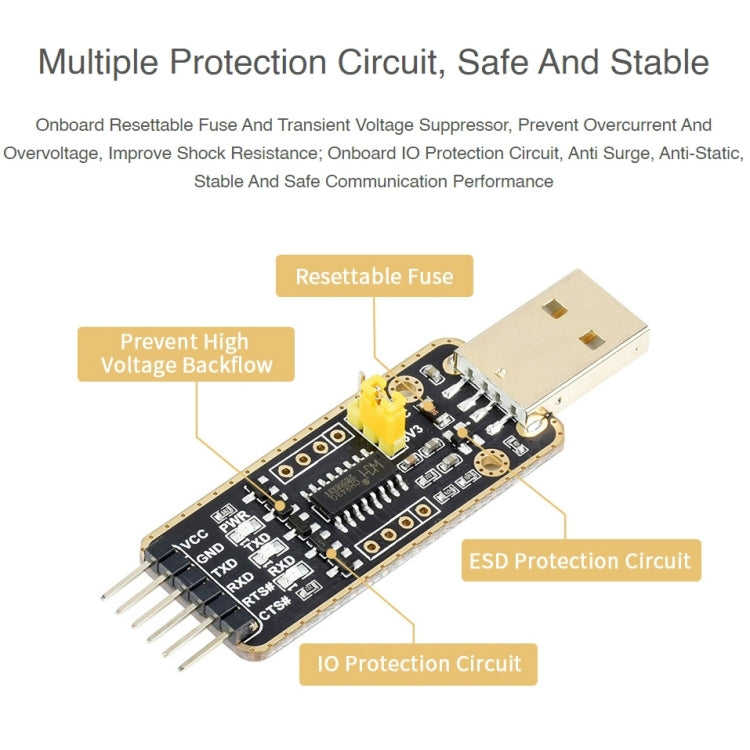

3. Fusible reiniciable a bordo y supresor de voltaje transitorio, anti-sobrenombre y anti-sobrevoltaje, anti-argumento, antiestático, mejora la resistencia al choque, el rendimiento de comunicación estable y seguro
4. Circuitos de protección de IO a bordo, anti-cirugía, anti-estadato, estable y rendimiento de comunicación segura
5. Pins de interruptor de nivel TTL de 3.3V y 5V y 5V para seleccionar el nivel de comunicación TTL
6. Soporte de salida de 3.3V/5V (el módulo está alimentado por USB, y el puente a bordo debe estar cortado a 3.3V o 5V en consecuencia)
7. Adopte el proceso de oro de inmersión negro de doble cara, que es duradero y tiene un buen aspecto
Descripción del indicador
1. PWR: indicador de encendido, active cuando se detecte el voltaje de la interfaz USB
2. RXD: indicador de recepción, active cuando los datos se envíen desde la interfaz del dispositivo
3. TXD: Indicador de envío, active cuando los datos se envíen desde USB

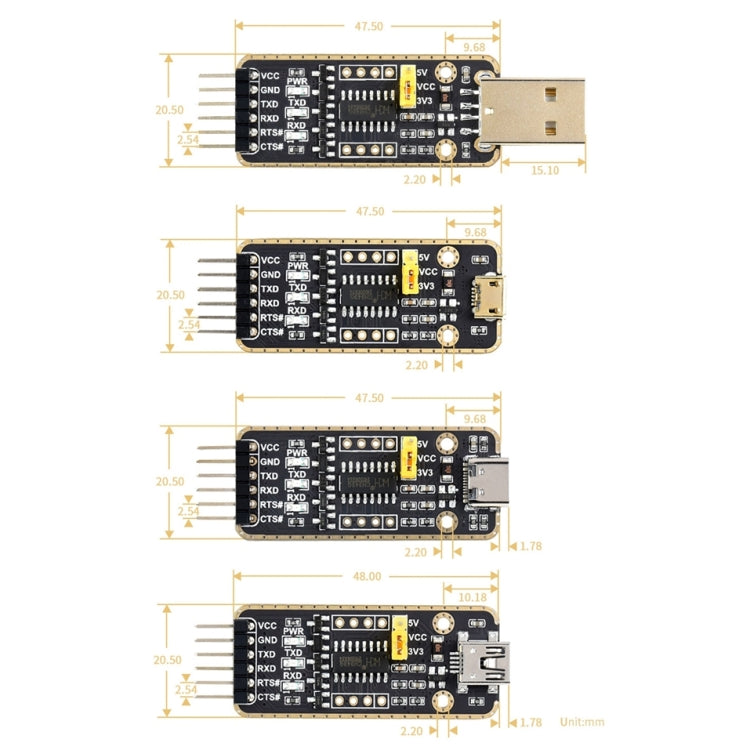

Definición de Pinouts
1. VCC: salida de 5V o 3.3V para un dispositivo externo (configurado por Jumper)
2. GND: tierra
3. TXD: se conecta a MCU.RXD
4. RXD: se conecta a MCU.TXD
5. RTS: se conecta a MCU.CTS
6. CTS: se conecta a MCU.RTS
Especificaciones
1. Interfaz de host: USB
2. Interfaz del dispositivo: UART
3. Rango de comunicación: 50bps ~ 6Mbps
4. Interfaz del dispositivo USB: USB Type-C
5. Protección: fusible reiniciable, protección de ESD
6. Conector de la interfaz UART: cabezal de alfiler de ángulo derecho de 6 pines
7. Protección: Diodo de protección IO
