Banda de frecuencia Waveshare SX1262 LoRa HAT 915MHz para Raspberry Pi, aplicable para América/Oceanía/Asia, 915MHz
915MHz
$41.990
Precio de oferta
$41.990
Precio habitual
Ir directamente a la información del producto
Visión general
1. Este es un Pi LoRa HAT basado en SX1262, cubre la banda de frecuencia de 915MHz. Permite la transmisión de datos hasta 5 km a través del puerto serie.
2. Al utilizar la tecnología de modulación de espectro ensanchado LoRa de nueva generación, la distancia de comunicación del módulo es de hasta 5 km, también admite la repetición automática para transmitir más tiempo. Otras características incluyen Wake on Radio, configuración inalámbrica, detección de operador, clave de comunicación, etc.
3. En comparación con los módulos LoRa normales, el SX1262 LoRa HAT logra una mayor distancia de comunicación, mayor velocidad, menor consumo, mejor seguridad y antiinterferencias. Es adecuado para diversas aplicaciones como control industrial, hogar inteligente, recolección de datos, etc.
Caracteristicas

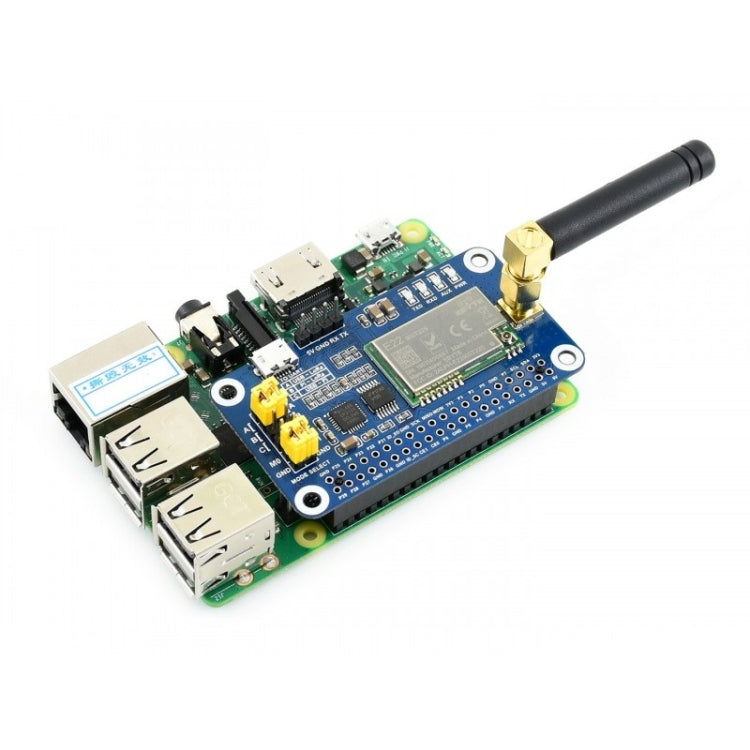

1.Encabezado de extensión GPIO estándar Raspberry Pi 40PIN, compatible con placas de la serie Raspberry Pi
2. Convertidor CP2102 USB A UART integrado, para depuración en serie
3. Traiga la interfaz de control UART, para conectar placas de host como Arduino / STM32
4. 4 indicadores LED, fáciles de verificar el estado del módulo
5. Tecnología de modulación de espectro ensanchado LoRa, hasta 81 canales de señal disponibles, mayor distancia de comunicación, más resistente a las interferencias
6. Repetición automática de varios niveles, adecuado para comunicaciones de rango ultra largo, permite múltiples redes en la misma región
7. Funciones de bajo consumo de energía como sueño profundo y Wake on Radio, ideales para aplicaciones que funcionan con baterías
8. Clave de comunicación personalizable que no se recuperará, mejora en gran medida la seguridad de los datos del usuario
9. Admite LBT, monitorea el ruido del canal de señal antes de transmitir, mejora en gran medida la tasa de éxito en entornos extremos
10. Admite la indicación de intensidad de la señal RSSI, para evaluar la calidad de la señal, sintonizar la red
11. Admite la configuración de parámetros inalámbricos, enviando comandos inalámbricos / paquetes de datos, configurando o recuperando remotamente el parámetro del módulo
12. Admite transmisión de punto fijo, transmisión, monitor de canal de señal
13. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi / STM32)

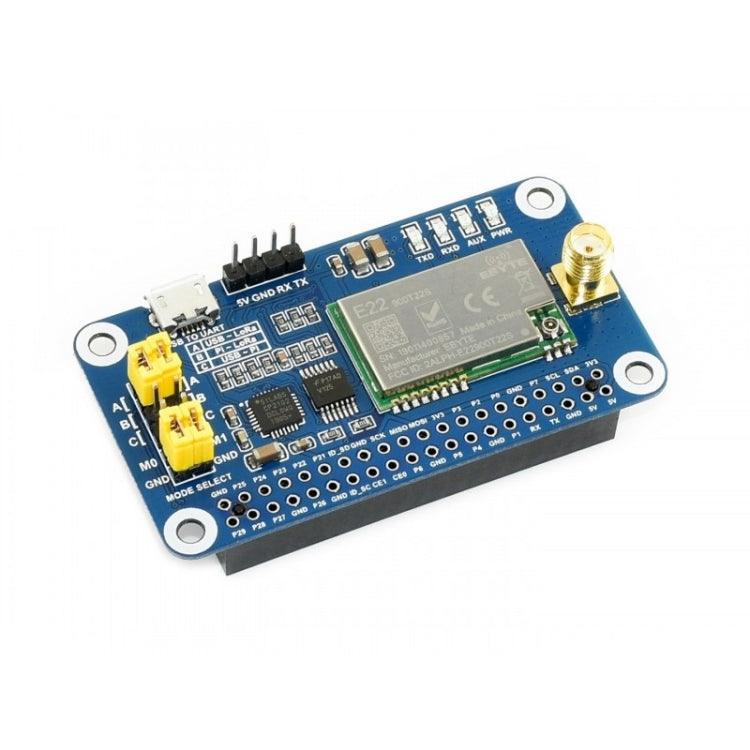

Que hay a bordo
1. Módulo SX1262 LoRa
2. 74HC125V: traductor de nivel de voltaje
3. CP2102: convertidor de USB a UART

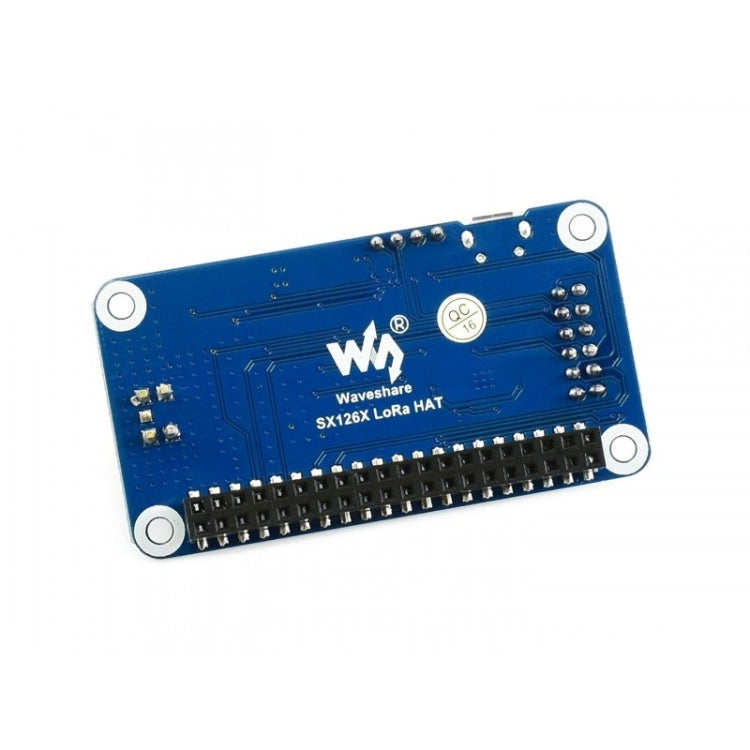

4. Conector GPIO de Raspberry Pi: para conectar con Raspberry Pi
5. Puerto USB A UART
6. Cabecera UART: para conectar placas de host como STM32 / Arduino
7. Conector de antena SMA
8. Conector de antena IPEX
9. Indicadores:
- RXD / TXD: indicador UART RX / TX
- AUX: indicador auxiliar
- PWR: indicador de potencia
10. Jumpers de selección UART
- A: Controle el módulo LoRa a través de USB TO UART
- B: Controla el módulo LoRa a través de Raspberry Pi
- C: Accede a Raspberry Pi a través de USB TO UART
11. Jumpers de selección de modo LoRa
- M0 corto, M1 corto: modo de transmisión
- M0 corto, M1 abierto: modo de configuración
- M0 abierto, M1 corto: modo WOR
- Abrir M0, abrir M1: modo de sueño profundo
Especificación
1. Módulo de RF: SX1262
2. Banda de frecuencia: 850,125 ~ 930,125 MHz
3. Velocidad de radio: 0.3kbps ~ 62.5kbps (programable)
4. Potencia de transmisión: 22.0dBm (programable 10/13/17 / 22dBm)
5. Sensibilidad de recepción: -147dBm (tasa de radio 2.4kbps)
6. Consumo de energía:
- Corriente de transmisión: 133mA (consumo transitorio)
- Recibir corriente: 11 mA
- Corriente de reposo: 2uA (apagado del software del módulo LoRa)
7. Interfaz de comunicación: UART (nivel TTL)
8. Velocidad de transmisión: 1200bps ~ 115200bps (9600bps por defecto)
9. Longitud del paquete: 240 Byte (32/64/128/240 Byte programable)
10. Caché: 1000 bytes
11.Rango experimental: 5 km (condición: despejado y salvaje, altitud 2,5 m, ganancia de antena 5 dBi, velocidad de radio 2,4 kbps)
12. Fuente de alimentación: 5 V
13. Nivel lógico: 3,3 V / 5 V
14. Temperatura de funcionamiento: -40 ~ 85 grados C
15. Aplicaciones: hogar inteligente, sensores industriales, automatización de edificios, medidores inteligentes y más otras aplicaciones de IoT
16. Dimensiones: 7cm x 12cm x 2cm
17. Peso: 69g
18. Lista de empaque:
- SX1262 915MHz SOMBRERO LoRa x1
- Conector USB tipo A a cable de microenchufe x1

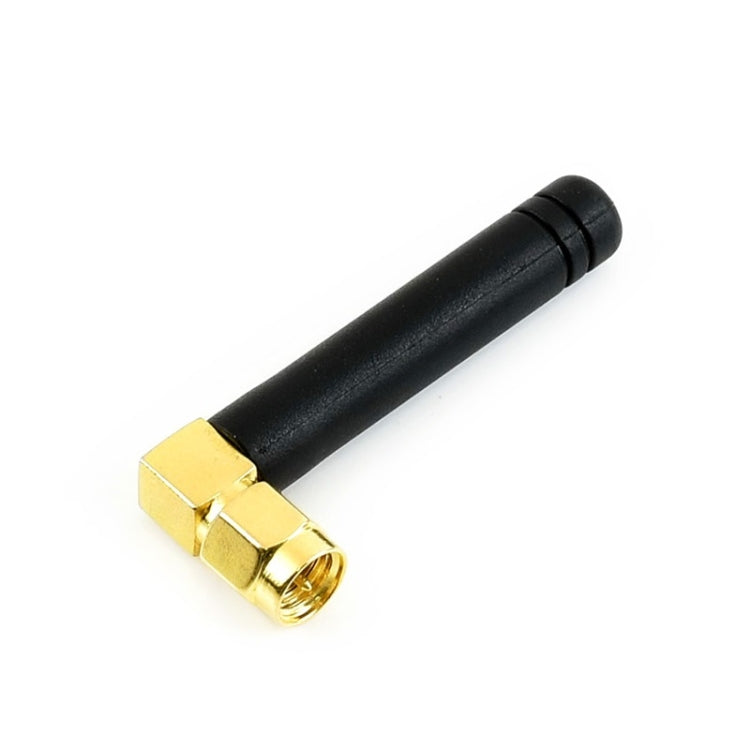

- Antena de 915MHz x1
